Manometer, Druckregler & Druckluftaufbereitung

Manometer und Vakuummeter richtig auswählen

Manometer zeigen den an einer Messstelle vorhandenen Relativdruck an. Vakuummeter sind für Unterdruckbereiche vorgesehen, während kombinierte Manometer sowohl Unterdruck als auch Überdruck abbilden können. Entscheidend ist deshalb zunächst, welcher Druckbereich tatsächlich überwacht werden soll.

Wählen Sie den Anzeigebereich so, dass der übliche Betriebsdruck gut ablesbar ist und zulässige Druckgrenzen des Messgerätes nicht überschritten werden. Beachten Sie außerdem die Genauigkeitsklasse, die Nenngröße, den Prozessanschluss, den Gehäusewerkstoff und die Anschlusslage.

Manometer mit Anschluss unten eignen sich für andere Einbausituationen als Ausführungen mit rückseitigem Anschluss. Einbaumanometer sind für die Montage in Schalttafeln oder Frontplatten vorgesehen. Flüssigkeitsgefüllte Manometer können bei pulsierenden Drücken und mechanischen Schwingungen eine ruhigere Zeigeranzeige ermöglichen.

Feinmessmanometer werden für Anwendungen mit erhöhten Anforderungen an die Ablesegenauigkeit eingesetzt. Kontaktmanometer verbinden die lokale Druckanzeige mit elektrischen Schaltfunktionen. Vor der Auswahl müssen Medium, Betriebstemperatur, Druckbelastung und die für das jeweilige Gerät ausgewiesenen technischen Daten geprüft werden.

Druckregler, Druckminderer und Wartungseinheiten

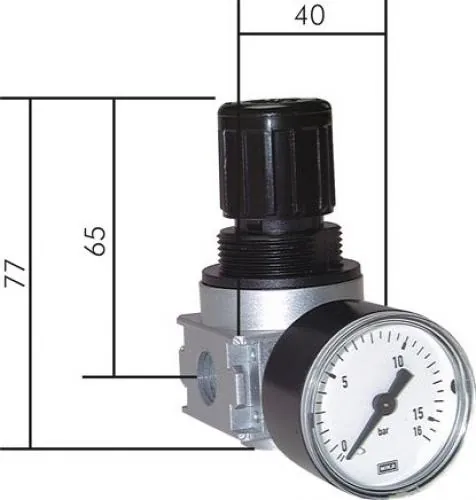

Druckregler reduzieren den vorhandenen Eingangsdruck auf den benötigten Arbeitsdruck. Abhängig von Bauart, Vordruck, Durchfluss und Betriebsbedingungen können sich unterschiedliche Regelcharakteristiken ergeben. Der benötigte Regelbereich, die Anschlussgröße und der erforderliche Volumenstrom müssen deshalb gemeinsam betrachtet werden.

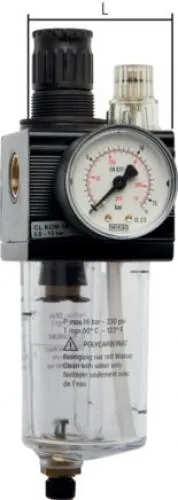

Für Druckluftanwendungen stehen einzelne Druckregler, Filterregler und komplette Wartungseinheiten zur Verfügung. Filterregler verbinden die Druckregelung mit der Abscheidung von Feststoffpartikeln und Kondensat. Wartungseinheiten können je nach Ausführung zusätzlich einen Druckluftöler enthalten.

Präzisionsdruckregler sind für Anwendungen mit erhöhten Anforderungen an die Regelgenauigkeit vorgesehen. Proportionaldruckregler ermöglichen eine elektrische Vorgabe des Ausgangsdrucks. Vakuumregler dienen dagegen der Einstellung oder Begrenzung von Unterdruck.

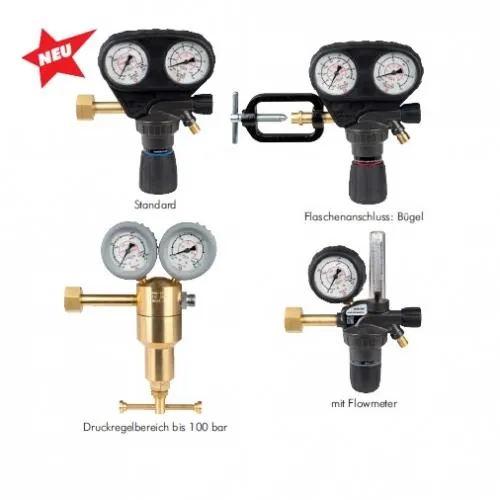

Neben pneumatischen Reglern umfasst das Sortiment Leitungsdruckregler und Flaschendruckminderer für unterschiedliche Medien und Einsatzbereiche. Die Auswahl muss immer anhand der freigegebenen Medien, des maximalen Eingangsdrucks, des Ausgangsdruckbereichs, der Durchflussleistung und der jeweiligen Anschlussnorm erfolgen.

Auswahl nach Anwendung und technischen Daten

Für die Auswahl eines Mess-, Regel- oder Aufbereitungsgerätes müssen Medium, Eingangsdruck, Ausgangsdruck beziehungsweise Messbereich, Temperatur, Durchfluss und Anschlussgröße bekannt sein. Zusätzlich sind Einbaulage, Gehäuse- und Dichtungswerkstoffe sowie die Umgebungsbedingungen zu berücksichtigen.

Bei Manometern gehören Nenngröße, Genauigkeitsklasse, Anschlusslage und Messsystem zu den wichtigen Auswahlmerkmalen. DIN EN 837-1 kann für bestimmte Rohrfedermanometer relevant sein, darf jedoch nur bei Produkten genannt werden, für die diese Norm tatsächlich ausgewiesen ist.

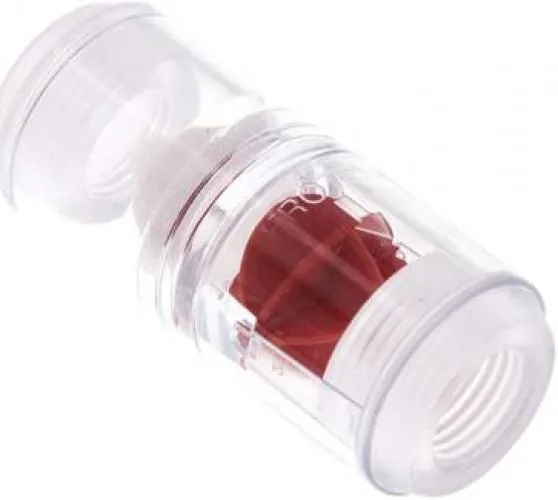

Bei Druckreglern und Wartungseinheiten sind neben Regelbereich und Anschlussgröße insbesondere maximaler Eingangsdruck, Durchflussleistung, Filterfeinheit, Kondensatablass und gegebenenfalls die Ausführung des Ölers zu prüfen. Für Vakuumregler, Druckschalter, Druckmessumformer und Durchflussmessgeräte gelten jeweils eigene Auswahlkriterien.

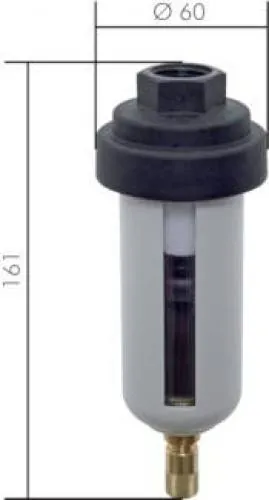

Druckluftbehälter, Sicherheitsventile, Kondensatableiter und Öl-Wasser-Trenner übernehmen andere Aufgaben als Manometer oder Druckregler. Nutzen Sie deshalb zunächst die thematische Unterkategorie und vergleichen Sie anschließend die dort angegebenen technischen Merkmale.

Passende Anschlussteile finden Sie bei den Gewindefittings. Für die Verbindung innerhalb von Druckluftanlagen stehen außerdem Schläuche und Leitungsverbinder zur Verfügung.
