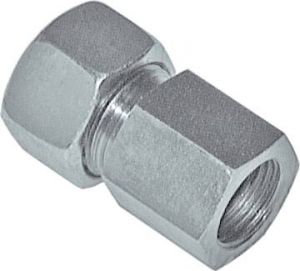

Gerade Aufschraubverschraubungen mit Innengewinde metrisch Stahl verzinkt ISO 8434-1 alle Größen

Vielseitige Aufschraubverschraubung für Pneumatik, Hydraulik, Druckluft, Industriebedarf & Heizung-Sanitär – Stahl-verzinkt – 500-bar

Diese gerade Aufschraubverschraubung kombiniert das bewährte mechanische Prinzip des 24°-Konus nach ISO-8434-1 auf der Rohrseite mit einem metrischen Innengewinde auf der Anschlussseite. Bei der Montage schneidet sich der gehärtete Schneidring in die Rohrwandung ein, wodurch eine formschlüssige und absolut gasdicht Verbindung entsteht. Dieses System dient zur sicheren Anbindung von Rohren an Komponenten wie Zylinder oder Ventile und bleibt auch im Bereich Vakuum dauerhaft zuverlässig.

Gefertigt aus robustem Stahl-verzinkt, bietet diese Komponente eine hohe mechanische Belastbarkeit für den Einsatz in Hydraulik und Maschinenbau. Die metrische Gewindeausführung sorgt für Kompatibilität mit gängigen europäischen Komponenten. Die hochwertige Oberflächenbeschichtung garantiert einen soliden Korrosionsschutz, was die Ausfallsicherheit und Revisionsfreundlichkeit für Industrie und Handwerk nachhaltig sicherstellt.

• Anschlussfertig: Direktes Einschrauben in Komponenten mit metrischem Außengewinde.

• Normkonform: Gefertigt nach ISO-8434-1 für internationale Kompatibilität.

• Gasdicht: Sichere Abdichtung für anspruchsvolle Systeme in der Pneumatik und Druckluft.

• Langlebig: Hochwertiger Stahl-verzinkt für maximale Standzeiten unter Last.

Anwendungstipp: Die Abdichtung auf der Innengewindeseite erfolgt über einen separaten Dichtring, der vor der Montage aufgelegt werden muss. Die Schneidringmontage am Rohr erfordert ein rechtwinklig gesägtes und sauber entgratetes Rohrende sowie die Beachtung der korrekten Anzugsmomente.

Sicherheits-Hinweis: Diese Aufschraubverschraubungen aus Stahl-verzinkt sind nicht für Ammoniak oder stark korrosive chemische Umgebungen geeignet; nutzen Sie hierfür unsere Edelstahl-Varianten.

Wählen Sie jetzt die benötigte Größe für Ihre metrische Rohrverbindung und bestellen Sie direkt online beim Fachhändler!

Typ Stahl verzinkt

Werkstoffe:
Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.
