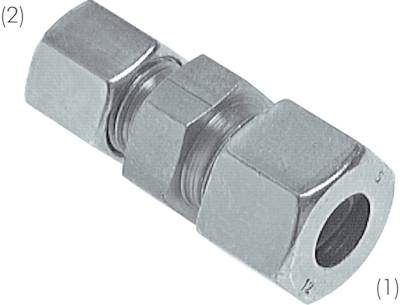

Gerade Schneidringreduzierverschraubungen Stahl verzinkt ISO 8434-1 alle Größen

Vielseitige Rohrreduzierung für Pneumatik, Hydraulik, Druckluft, Industriebedarf & Heizung-Sanitär – Stahl-verzinkt – 315-bar

Diese gerade Schneidringreduzierverschraubung basiert auf dem mechanischen Prinzip des 24°-Konus nach ISO-8434-1 (ehemals DIN 2353). Sie ermöglicht die sichere Verbindung zweier Rohre mit unterschiedlichen Außendurchmessern direkt in einem Bauteil. Bei der Montage schneidet sich der gehärtete Schneidring in die Rohrwandung ein, wodurch eine formschlüssige und absolut gasdicht Verbindung entsteht. Dieses System ist speziell für hohe Druckbelastungen in der leichten Baureihe (bis 315 bar) ausgelegt und bleibt selbst unter extremen Bedingungen sowie im Bereich Vakuum dauerhaft zuverlässig.

Gefertigt aus robustem Stahl-verzinkt, bietet diese Komponente eine hohe mechanische Belastbarkeit für den Einsatz in Hydraulik und Maschinenbau. Im Vergleich zu Reduziereinsätzen handelt es sich um eine vollständige Verschraubungseinheit, die den direkten Übergang von einer Dimension zur anderen ermöglicht. Die hochwertige Oberflächenbeschichtung garantiert einen soliden Korrosionsschutz, was die Ausfallsicherheit und Revisionsfreundlichkeit in Industrie und Handwerk nachhaltig sicherstellt.

• Flexibel: Verbindet direkt zwei unterschiedliche Rohrdurchmesser in einem Bauteil.

• Normkonform: Gefertigt nach ISO-8434-1 für maximale Kompatibilität und Sicherheit.

• Gasdicht: Perfekte Abdichtung für kritische Medien und anspruchsvolle Druckluft-Systeme.

• Langlebig: Robuster Stahl-verzinkt garantiert eine hohe Standzeit bei intensiver Nutzung.

Anwendungstipp: Achten Sie bei der Montage zwingend auf ein rechtwinklig gesägtes und sauber entgratetes Rohr an beiden Enden. Die Vormontage der Schneidringe sollte gemäß der Montageanleitung (z.B. im Vormontagestutzen) erfolgen, um eine einwandfreie Funktion zu gewährleisten.

Sicherheits-Hinweis: Diese Reduzierverschraubungen aus Stahl-verzinkt sind nicht für Ammoniak oder stark korrosive chemische Umgebungen geeignet; nutzen Sie hierfür unsere Edelstahl-Varianten.

Sichern Sie sich jetzt höchste Präzision für Ihre Reduzierungen und bestellen Sie direkt beim Fachhändler!

Typ Stahl verzinkt

Werkstoffe:
Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR

Temperaturbereich:
-40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.
