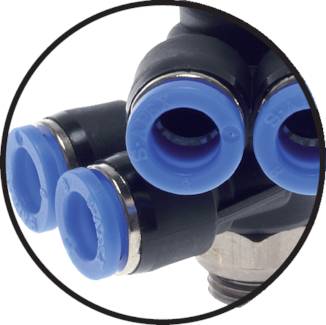

IQS Mehrfachverteiler (6-fach) Standard – konisches Gewinde – alle Größen

6-fach Mehrfachverteiler »Standard« mit konischem R-Gewinde für Pneumatiksysteme

Der IQS Mehrfachverteiler (6-fach) Standard mit konischem Gewinde ermöglicht die platzsparende Verteilung einer Pneumatik- oder Druckluftleitung auf sechs Abgänge. Ideal für Maschinenbau, Automatisierung und modulare Pneumatiksysteme, bei denen mehrere Verbraucher von einem zentralen Anschluss versorgt werden müssen.

Das konische R-Gewinde sorgt für eine selbstabdichtende, zuverlässige Verschraubung im Gewindeanschluss. Die integrierte Stecktechnik ermöglicht eine schnelle, werkzeuglose Montage der Schläuche bei hoher Dichtigkeit und Betriebssicherheit.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, ist der 6-fach-Verteiler für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: 6-fach Verteiler, Standardausführung

• Anschluss 1: Eingang R-Gewinde (konisch)

• Anschluss 2–7: Schlauchanschlüsse (Stecksystem)

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: R 1/8″, R 1/4″, R 3/8″, R 1/2″

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Vor Inbetriebnahme alle Anschlüsse auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie eine zuverlässige, dichte 6-fach-Verteilung Ihrer Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PBT, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt

Temperaturbereich:
-20°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
