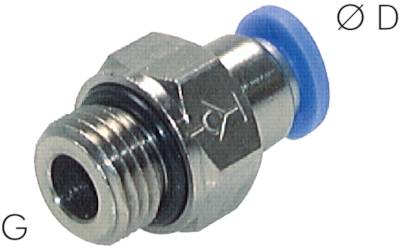

IQS Steckverschraubungen selbstabsperrend Standard – zylindrisches Gewinde – alle Größen

Selbstabsperrende Steckverschraubungen mit zylindrischem Gewinde für sichere Pneumatikleitungen

Die IQS Steckverschraubungen selbstabsperrend Standard mit zylindrischem Gewinde ermöglichen eine schnelle und sichere Verbindung von Pneumatikleitungen, ohne dass das System geöffnet oder Luft verloren geht. Sie eignen sich ideal für modulare Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen schnelle Montage, Wartungsfreundlichkeit und sichere Rohranschlüsse erforderlich sind.

Die Kombination aus zylindrischem Außengewinde (BSPP) und selbstabsperrender Steckverbindung erlaubt sowohl die Integration in Rohrleitungen als auch den direkten Anschluss von Pneumatikschläuchen. Der Selbstabsperrmechanismus verhindert unkontrollierten Luftverlust beim Abziehen des Schlauches.

Gefertigt aus robustem Kunststoff oder Messing mit langlebigen O-Ring-Dichtungen, sind die Verschraubungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: zylindrisches Außengewinde BSPP + selbstabsperrende Steckverbindung

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: sichere, selbstschließende Verbindung von Pneumatikleitungen

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung, Wartung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine sichere, flexible und wartungsfreundliche Verbindung Ihrer Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Funktionsprinzip:
Die eingebaute Sperre blockiert den Luftstrom, sobald der Schlauch demontiert wird. Nach Einschieben eines Schlauches wird der Luftstrom wieder frei gegeben.

Medien:
Druckluft, neutrale Gase

Vorteile:
•günstiger als eine Kupplung, •verschließt wie eine Kupplung
