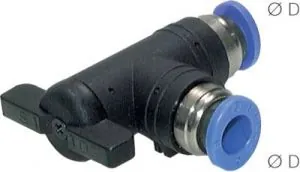

IQS Winkel-Absperrhähne Standard – Steckanschluss – alle Größen

Winkel-Absperrhähne mit Steckanschluss für platzsparende Pneumatikleitungen

Die IQS Winkel-Absperrhähne Standard mit Steckanschluss ermöglichen eine sichere Absperrung und Freigabe des Luftstroms bei kompakter Leitungsführung. Sie sind ideal für enge Einbausituationen, modulare Pneumatiksysteme und Maschinenbau-Anwendungen, bei denen Leitungswinkel berücksichtigt werden müssen.

Der praktische Steckanschluss erlaubt die einfache Integration von Pneumatikschläuchen, während der Absperrmechanismus ein zuverlässiges Schließen gewährleistet. Dank der Winkelbauform können Leitungen effizient und platzsparend verlegt werden.

Gefertigt aus vernickeltem Messing mit robusten NBR-Dichtungen, sind die Winkel-Absperrhähne für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: Steckanschluss für Pneumatikschläuche

• Betriebsdruck: bis 20 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: Absperrung oder Freigabe des Luftstroms im 90°-Winkel

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Wartung

Sicherheitshinweis:
Die Montage darf ausschließlich bei drucklosem System erfolgen. Die Durchflussrichtung ist strikt einzuhalten. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine platzsparende und zuverlässige Absperrung Ihrer Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC / Messing vernickelt, Lösering: PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Medien

Funktionsprinzip:
Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.

Vorteile:
•sehr kompakte Bauform
