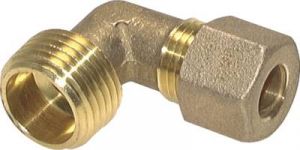

Winkel-Klemmringverschraubungen mit konischem Außengewinde – alle Größen

Robuste Winkel-Klemmringverschraubungen für Hydraulik, Pneumatik & Maschinenbau

Winkel-Klemmringverschraubungen mit konischem Außengewinde sind unverzichtbare Verbindungselemente in der modernen Industrie und im Handwerk. Sie bieten eine hochpräzise Lösung für anspruchsvolle B2B- und B2C-Anwendungen in Bereichen wie dem Maschinenbau, der Pneumatik und der Hydraulik. Diese Komponenten gewährleisten eine zuverlässige und dichte Leitungsführung, selbst unter extremen Bedingungen wie Hochdruck und Vibrationen.

Gefertigt aus hochwertigen Materialien, garantieren diese Verschraubungen maximale Langlebigkeit und chemische Beständigkeit. Der entscheidende Vorteil liegt in der einfachen, aber sicheren Montage: Sie ermöglichen eine lösbare Verbindung ohne aufwendiges Schweißen oder Löten, was sie zur ersten Wahl für effizienten Industriebedarf und schnelle Wartungsarbeiten macht.

Vorteile auf einen Blick (Bullet Points)

• Vibrationsfest: Konzipiert für den dauerhaften Einsatz in dynamischen Systemen.

• Lösbare Verbindung: Einfache Wartung und Modifikation ohne Beschädigung der Komponenten.

• Branchenübergreifend: Ideal für Öl-, Luft- und Wasserleitungen in der Haustechnik und Industrie.

• Konisches Außengewinde: Sorgt für eine sichere Abdichtung bei der Montage.

• Korrosionsbeständig: Hochwertiges Material für Langlebigkeit und Zuverlässigkeit.

Anwendungstipp
Für eine absolut dichte und sichere Verbindung empfehlen wir die Verwendung eines geeigneten Dichtmittels (z. B. PTFE-Band oder Hanfpaste) für das konische Außengewinde. Achte bei der Montage des Klemmrings auf die korrekte Einstecktiefe des Rohres, um Undichtigkeiten zu vermeiden.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Messing

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
