IQS Winkelsteckverschraubungen Standard langer Körper – konisches Gewinde – alle Größen

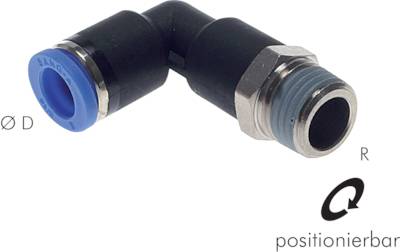

90°-Winkelsteckverschraubung »langer Körper« mit konischem R-Gewinde für Pneumatiksysteme

Die IQS Winkelsteckverschraubungen Standard mit langem Körper und konischem Gewinde ermöglichen eine platzsparende 90°-Verbindung von Pneumatik- und Druckluftschläuchen, bei der eine längere Bauform des Steckkörpers benötigt wird. Sie eignen sich ideal für Maschinenbau, Automatisierung und modulare Pneumatiksysteme, bei denen größere Einbauabstände zwischen Anschluss und Schlauch erforderlich sind.

Das konische R-Gewinde sorgt für eine sichere, selbstabdichtende Verschraubung im Gewindeanschluss. Die bewährte Stecktechnik gewährleistet eine schnelle, werkzeuglose Montage der Schläuche bei zuverlässiger Dichtigkeit und hoher Betriebssicherheit.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, sind die Winkelsteckverschraubungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: 90°-Winkel, langer Körper

• Anschluss 1: Schlauchanschluss (Stecksystem)

• Anschluss 2: R-Gewinde (konisch)

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: R 1/8″, R 1/4″, R 3/8″, R 1/2″

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Vor Inbetriebnahme alle Verbindungen auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie eine zuverlässige, langlebige Winkelverbindung mit langem Körper.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring

Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
