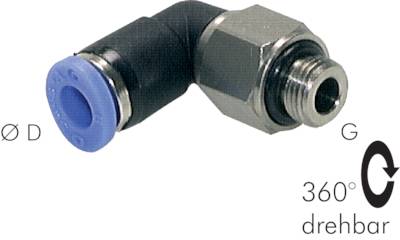

IQS Winkelsteckverschraubungen Standard – Kugellager – zylindrisches Gewinde – alle Größen

Selbstabsperrende Winkelsteckverschraubungen mit Kugellager und zylindrischem Gewinde für flexible Pneumatiksysteme

Die IQS Winkelsteckverschraubungen Standard mit Kugellager und zylindrischem Gewinde ermöglichen eine schnelle, sichere und drehbare Verbindung von Pneumatikleitungen in 90°-Einbausituationen, kombiniert mit einer festen Rohrleitungsintegration. Sie sind ideal für modulare Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen flexible Schlauchführung und sichere Rohranschlüsse erforderlich sind.

Die Kombination aus zylindrischem Außengewinde (BSPP) und Kugellager-Drehmechanismus erlaubt sowohl die Integration in Rohrleitungen als auch den direkten Anschluss von Pneumatikschläuchen. Der Selbstabsperrmechanismus verhindert unkontrollierten Luftverlust beim Abziehen des Schlauches.

Gefertigt aus robustem Kunststoff oder Messing mit langlebigen O-Ring-Dichtungen, sind die Winkelsteckverschraubungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: zylindrisches Außengewinde BSPP + Kugellager-Drehsteckverbindung 90°

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: sichere, selbstschließende und drehbare Verbindung von Pneumatikleitungen

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung, Wartung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine platzsparende, drehbare und sichere Verbindung Ihrer Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Funktionsprinzip:
Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.

Medien:
Druckluft, neutrale Gase

Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert
