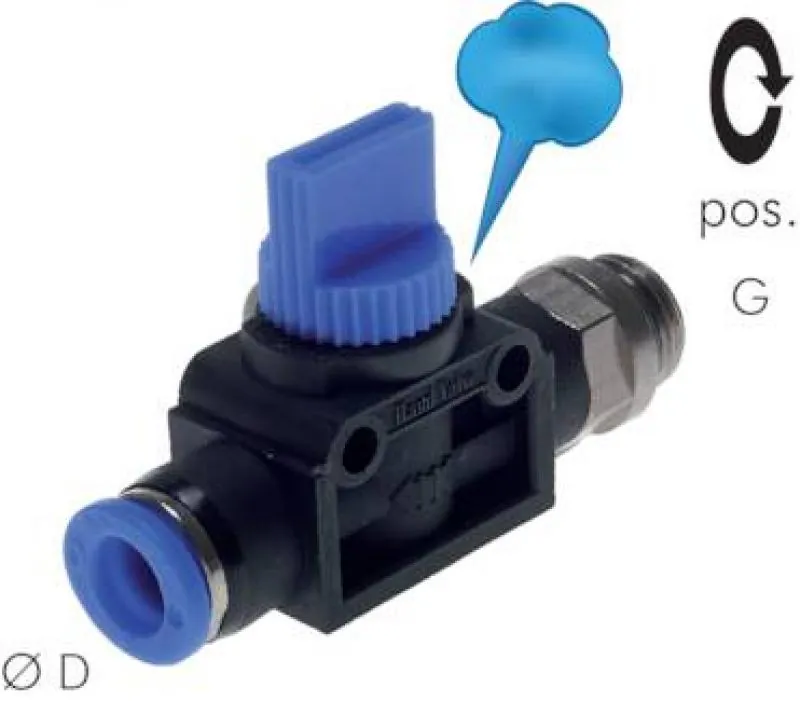

IQS 3/2-Wegeventile Standard – zylindrisches Außengewinde und Steckanschluss – alle Größen

3/2-Wegeventile mit zylindrischem Außengewinde und Steckanschluss für flexible Pneumatiksysteme

Die IQS 3/2-Wegeventile Standard mit zylindrischem Außengewinde und Steckanschluss ermöglichen eine zuverlässige Steuerung des Luftstroms in pneumatischen Anlagen. Sie eignen sich ideal für modulare Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen schnelle Montage und flexible Leitungsführung gefragt sind.

Die Kombination aus zylindrischem Außengewinde (BSPP) und praktischem Steckanschluss erlaubt die einfache Integration in Rohr- und Schlauchleitungen, während der 3/2-Wege-Mechanismus eine präzise Steuerung von Druckluft oder neutralen Gasen ermöglicht.

Gefertigt aus vernickeltem Messing mit langlebigen NBR-Dichtungen, sind die Ventile für den dauerhaften Einsatz mit gefilterter Druckluft und neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: zylindrisches Außengewinde BSPP + Steckanschluss

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: 3/2-Wege-Steuerung von Luftstrom

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Die Durchflussrichtung ist strikt einzuhalten. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine flexible und zuverlässige Steuerung Ihres Pneumatiksystems.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Funktionsprinzip:
Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.

Medien:
Druckluft, neutrale Gase

Anwendungsbeispiel:
Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.

Vorteile:
•sehr kompakte Bauform
