Flanschdichtungen, Flachdichtungen & Dichtungsmaterial
Flanschdichtungen und Flachdichtungen passend auswählen
Flanschdichtungen und Flachdichtungen werden zur statischen Abdichtung von Flanschverbindungen, Gehäusen und weiteren ebenen Dichtflächen eingesetzt. Entscheidend für die Auswahl sind die Bauform, die Abmessungen, der Werkstoff, das abzudichtende Medium sowie die auftretenden Temperaturen und Betriebsdrücke.
Das Sortiment umfasst normgerechte Flanschdichtungen aus Faserwerkstoff, Flachdichtungen aus EPDM oder FKM für PVC-U-Losflansche, expandiertes PTFE-Flachdichtungsband sowie Materialien zur individuellen Herstellung von Dichtungen. Ergänzend stehen LOCTITE® Flächendichtungen für starre oder flexible Flansch- und Gehäuseverbindungen zur Verfügung.
Bitte wählen Sie Dichtungswerkstoff und Abmessungen immer anhand der konkreten Betriebsbedingungen und der jeweiligen Produktdaten aus.
Flachdichtungen nach Werkstoff und Anwendung auswählen
Faserstoffdichtungen eignen sich – abhängig von der konkreten Werkstoffqualität – für zahlreiche Anwendungen mit Wasser, Ölen, Kraftstoffen, Gasen oder Dampf. Die angebotenen zertifizierten Flanschdichtungen bestehen aus asbestfreiem Faserwerkstoff und sind in verschiedenen Nennweiten erhältlich. Zulassungen, Medienbeständigkeit und Einsatzgrenzen müssen der jeweiligen Produktbeschreibung und dem zugehörigen Werkstoffdatenblatt entnommen werden.

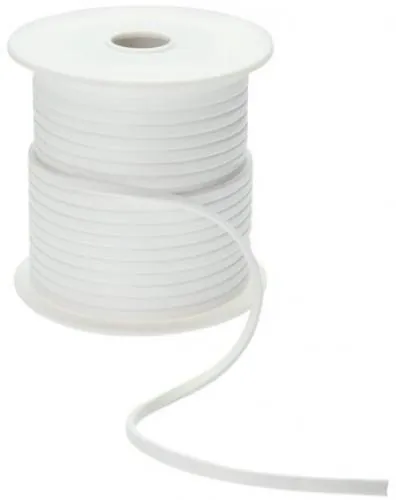

Expandiertes PTFE-Flachdichtungsband passt sich auch unregelmäßigen oder großformatigen Dichtflächen an und lässt sich durch den Kleberücken während der Montage fixieren. Es ist für zahlreiche chemisch anspruchsvolle Medien geeignet. Die konkrete Freigabe für Lebensmittel-, Trinkwasser- oder Sauerstoffanwendungen darf ausschließlich anhand der ausgewiesenen Produktzulassungen erfolgen.

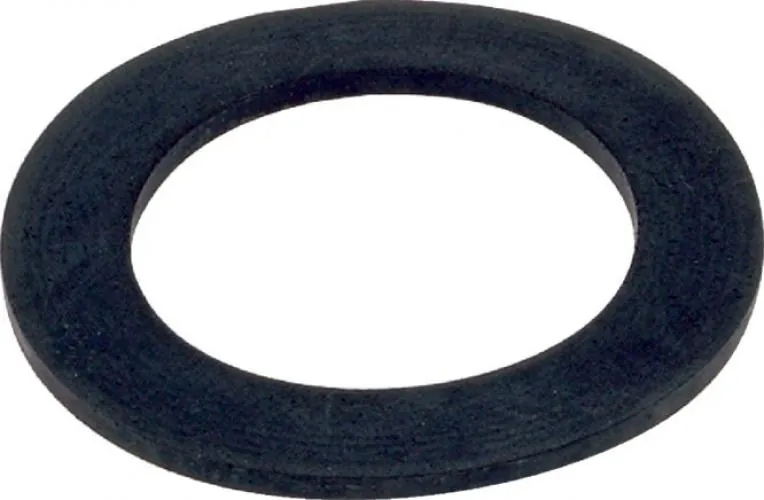

EPDM- und FKM-Flachdichtungen stehen für PVC-U-Losflansche zur Verfügung. EPDM wird häufig bei Wasser und geeigneten wässrigen Medien eingesetzt, während FKM insbesondere bei vielen Ölen, Kraftstoffen und thermisch anspruchsvolleren Anwendungen Vorteile bietet. Die endgültige Auswahl muss anhand einer Beständigkeitstabelle für das konkrete Medium erfolgen.

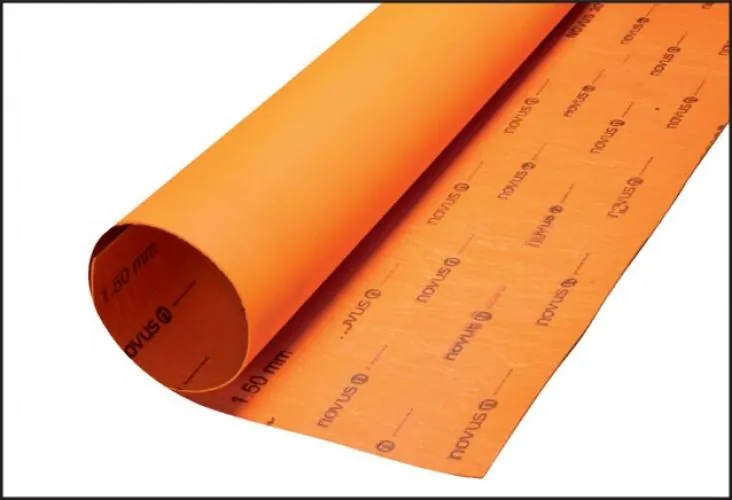

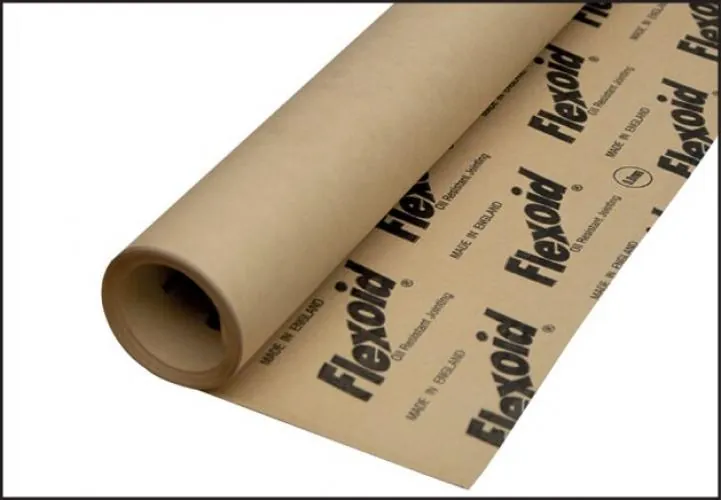

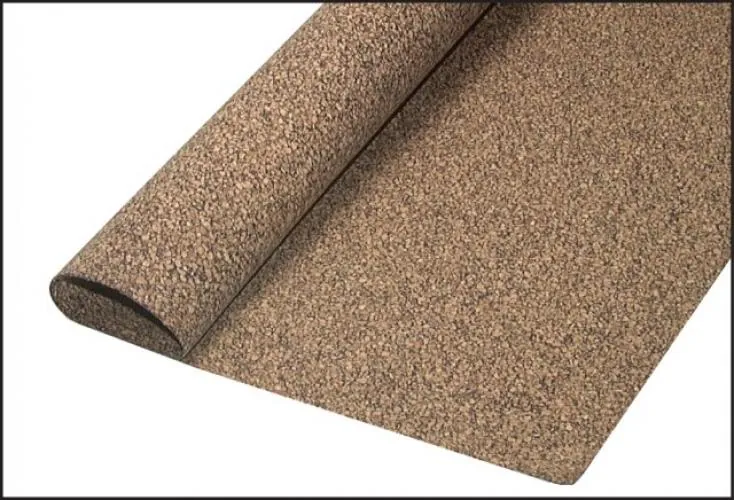

Dichtungspapier, Faserplatten und Korkdichtungsmaterial ermöglichen individuelle Zuschnitte. Sie unterscheiden sich deutlich hinsichtlich Temperaturbereich, Medienbeständigkeit, Kompressibilität und zulässiger Belastung.
DIN EN 1514-1, Nennweite und Druckstufe richtig zuordnen
DIN EN 1514-1 legt Maße für nichtmetallische Flachdichtungen mit oder ohne Einlagen für Flansche mit PN-Bezeichnung fest. Die Norm beschreibt damit insbesondere die geometrische Zuordnung der Dichtung. Sie ist keine pauschale Aussage über die Eignung eines Werkstoffs für ein bestimmtes Medium, eine Temperatur oder einen Betriebsdruck.
Achten Sie bei der Auswahl auf die benötigte Nennweite DN, die Druckstufe des Flanschsystems, die Dichtflächenform, die Dichtungsdicke und die genauen Innen- und Außendurchmesser. Nicht jede Kombination aus DN und PN besitzt dieselben Dichtungsabmessungen.
Die Normangabe darf nur bei Produkten verwendet werden, deren Abmessungen und Ausführung tatsächlich nach DIN EN 1514-1 dokumentiert sind. PTFE-Dichtband, Dichtungspapier, Korkplatten und flüssige Flächendichtungen dürfen nicht pauschal als Flanschdichtungen nach dieser Norm bezeichnet werden.
Flanschdichtungen, Dichtungsplatten und Flächendichtstoffe einsetzen

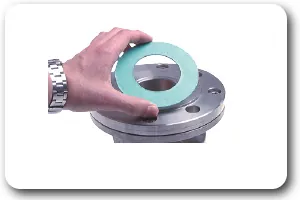

Fertige Flanschdichtungen werden vor allem für lösbare Rohrleitungs- und Anlagenverbindungen eingesetzt. Abhängig von Werkstoff und Zulassung kommen Anwendungen mit Wasser, Dampf, Ölen, Kraftstoffen, Gasen oder chemischen Medien infrage.
PTFE-Flachdichtungsband ist insbesondere für große, unregelmäßige oder vor Ort anzupassende statische Dichtflächen geeignet. Dichtungspapier, Faserplatten und Korkmaterial können zugeschnitten oder ausgestanzt werden und eignen sich beispielsweise für Gehäuse, Deckel, Pumpen, Getriebe und vergleichbare Flächenverbindungen.

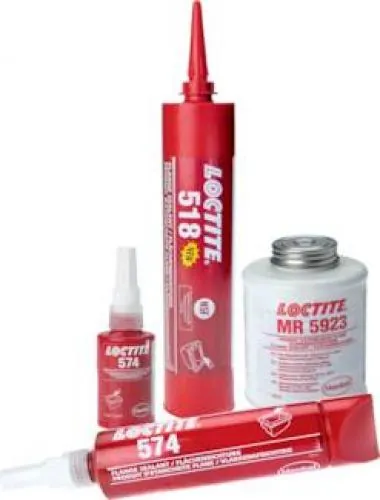

LOCTITE® Flächendichtungen bilden die Dichtung direkt zwischen den Bauteilen. Dabei muss zwischen Produkten für verwindungssteife Metallflansche und silikonbasierten Lösungen für flexible Flanschverbindungen unterschieden werden. Produkttyp, Spaltmaß, Werkstoff, Temperatur und Medium sind vor der Auswahl zu prüfen.
Je nach Anwendungsfall empfiehlt sich aber auch die Verwendung von flüssigen/pastösen Dichtungen von Loctite, die sich nach dem Auftragen verfestigen.
