Hydraulikschläuche & Hochdruckschläuche für Hydraulikanlagen
Hydraulikschläuche für unterschiedliche Druckbereiche & Anwendungen

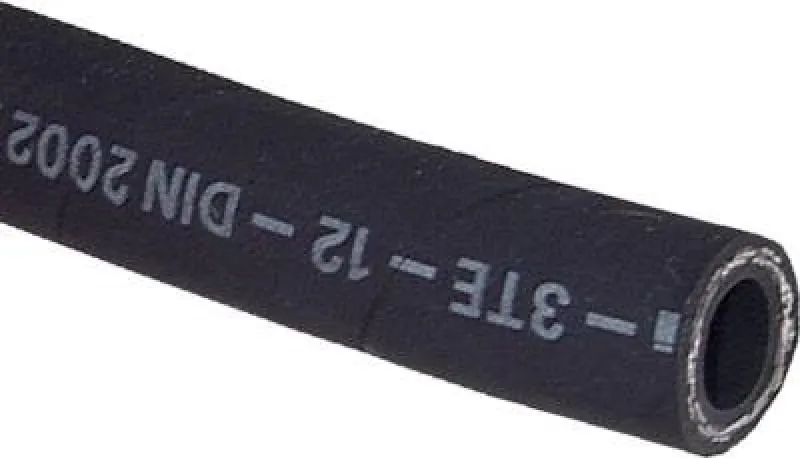

Hydraulikschläuche übertragen Hydraulikflüssigkeiten zwischen Pumpen, Ventilen, Zylindern und weiteren Komponenten einer Hydraulikanlage. Unser Sortiment umfasst verschiedene Hydraulikschläuche als Meterware, darunter Ausführungen mit Textil- oder Stahldrahtgeflecht, kompakte Hochdruckschläuche sowie fertig konfektionierte Schlauchleitungen. Je nach Schlauchtyp unterscheiden sich Aufbau, Biegeradius, Betriebsdruck, Temperaturbereich und geltende technische Spezifikationen. Für eine sichere Auswahl müssen Schlauch, Armatur und Einsatzbedingungen aufeinander abgestimmt sein.
Hydraulikschläuche nach EN 853 & EN 857

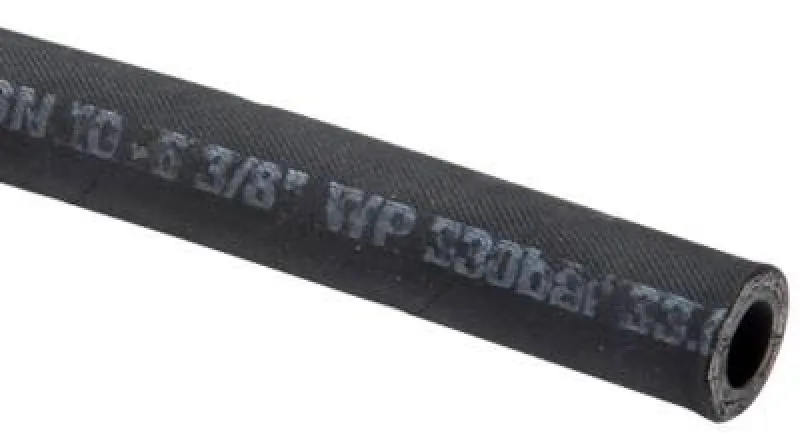

Hydraulikschläuche nach EN 853 und EN 857 sind in unterschiedlichen Bauformen und Druckstufen erhältlich. Zu den verbreiteten Ausführungen gehören 1SN-Schläuche mit einer Stahldrahtgeflecht-Einlage und 2SN-Schläuche mit zwei Stahldrahtgeflecht-Einlagen. Kompaktschläuche wie 1SC und 2SC sind für Anwendungen ausgelegt, bei denen unter anderem kleinere Biegeradien und eine kompakte Schlauchführung erforderlich sind. Welcher Schlauch geeignet ist, richtet sich nach Betriebsdruck, Nennweite, Temperatur, Medium und den Anforderungen der jeweiligen Hydraulikanlage.
Hydraulikschlauch & Armatur richtig aufeinander abstimmen
Hydraulikschlauch und Armatur müssen technisch aufeinander abgestimmt sein. Dabei sind unter anderem Schlauchtyp, Nennweite, zulässiger Betriebsdruck, Anschlussart und das vorgesehene Presssystem zu berücksichtigen. Für die Herstellung einer Hydraulikschlauchleitung dürfen nur geeignete und freigegebene Schlauch-, Armaturen- und Presskomponenten miteinander kombiniert werden. Die jeweiligen Montage- und Pressvorgaben des Herstellers sind zu beachten.
Wichtige Auswahlkriterien
Bei der Auswahl eines Hydraulikschlauches sind Nennweite beziehungsweise Innendurchmesser, zulässiger Betriebsdruck, Temperaturbereich, Hydraulikmedium und erforderlicher Biegeradius zu berücksichtigen. Bei konfektionierten Schlauchleitungen kommen zusätzlich Anschlussgröße, Anschlussart und Dichtform der Armaturen hinzu. Der zulässige Betriebsdruck ist abhängig von Schlauchtyp und Abmessung und muss deshalb anhand der technischen Daten der jeweiligen Ausführung bestimmt werden.
Hydraulikschlauchleitungen erfordern eine fachgerechte Konfektionierung mit geeigneten Hydraulikarmaturen und abgestimmten Pressdaten. Die erforderliche Pressung richtet sich nach Schlauchtyp, Armatur und den Vorgaben des jeweiligen Herstellers. Eine korrekte Schlauch-Armaturen-Kombination und fachgerechte Verarbeitung sind entscheidend für die zulässige Druckbelastbarkeit der fertigen Schlauchleitung.
Die Schläuche können z. B. mit einer Niederdruck-Handpresse oder einer Niederdruck-Schraubstockpresse unter Zuhilfenahme der Presshülsen aus Stahl verzinkt oder Edelstahl verpresst werden.
Schlauchgröße richtig auswählen: "Leitfaden zu Zoll-Schlauchgrößen“ – Schlauchgrößentabelle
