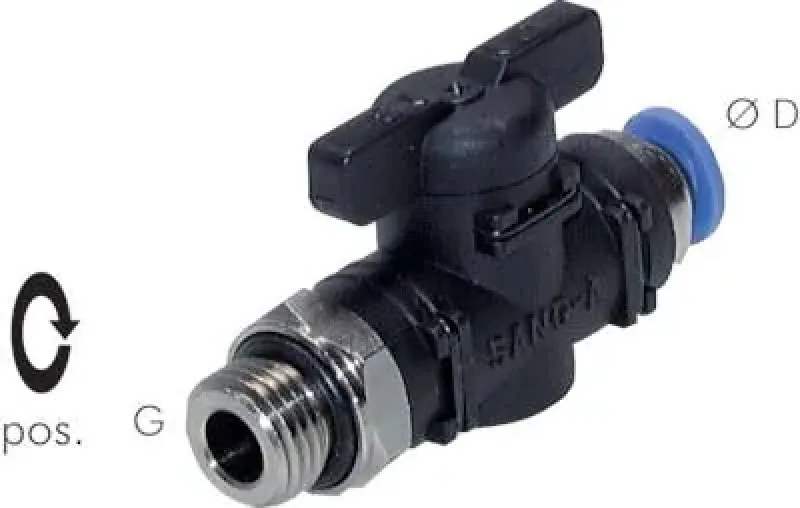

IQS Absperrhähne Standard – zylindrisches Außengewinde und Steckanschluss – alle Größen G1/8–G1/2

Absperrhähne mit zylindrischem Außengewinde und Steckanschluss für präzise Pneumatikleitungen

Die IQS Absperrhähne Standard mit zylindrischem Außengewinde und Steckanschluss ermöglichen ein schnelles Unterbrechen oder Freigeben des Luftstroms in pneumatischen Leitungen. Sie sind ideal für wartungsfreundliche Installationen, modulare Pneumatiksysteme und flexible Leitungsführungen.

Die Kombination aus zylindrischem Außengewinde (BSPP) und praktischem Steckanschluss erlaubt eine einfache Montage direkt in Rohr- oder Schlauchleitungen ohne zusätzliche Adapter. Der Absperrmechanismus sorgt für ein sicheres Schließen, während der Steckanschluss die einfache Verbindung und Demontage ermöglicht.

Gefertigt aus vernickeltem Messing mit langlebigen NBR-Dichtungen, sind die Absperrhähne für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: zylindrisches Außengewinde BSPP + Steckanschluss

• Betriebsdruck: bis 20 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: Absperrung oder Freigabe des Luftstroms

• Einsatzbereich: Wartung, Pneumatikmodule, Maschinenbau

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Die Durchflussrichtung ist zwingend einzuhalten. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie sich jetzt die passende Größe und gewährleisten Sie eine zuverlässige Absperrung in Ihren Pneumatikleitungen.

Körper:
Messing vernickelt / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC / Messing vernickelt, Lösering: PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Medien

Funktionsprinzip:
Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.

Vorteile:
•sehr kompakte Bauform
