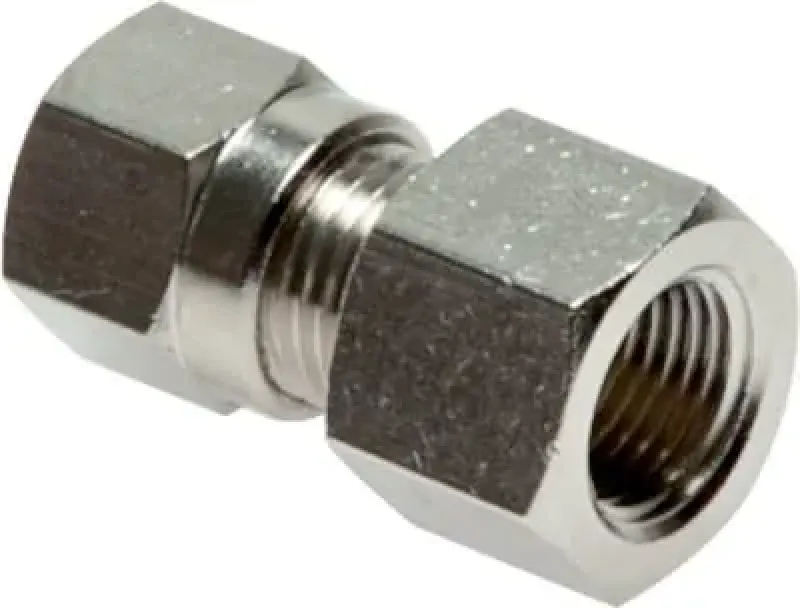

Aufschraub-Schneidringverschraubung Messing vernickelt ISO 8434-1 alle Größen

Robuste Einschraubverbindung für Pneumatik, Ölhydraulik & Industriebedarf – Messing vernickelt – bis 60 bar – inkl. Schneidring

Die Aufschraub-Schneidringverschraubung nach ISO-8434-1 (ehemals DIN-2353) aus Messing-vernickelt stellt eine hochwertige und wirtschaftliche Lösung für die Integration von Rohren in bestehende Systeme mit Innengewinde dar. Das mechanische Funktionsprinzip basiert auf einem 24°-Konus: Beim Anziehen der Überwurfmutter presst sich der Schneidring (Messing-blank) in die Rohraußenwand, wodurch eine formschlüssige, flüssigkeitsdichte und dauerhaft gasdichte Verbindung entsteht. Die Oberflächenveredelung durch Vernickelung verbessert den Korrosionsschutz gegenüber blankem Messing erheblich.

Eingesetzt wird diese Verschraubung vorrangig in der Pneumatik, im Maschinenbau sowie in der Ölhydraulik, wo sie Betriebsdrücken von bis zu 60-bar standhält. Laut Landefeld liegt der Temperaturbereich typischerweise bei -60°C bis maximal +300°C. Aufgrund der Materialeigenschaften von Messing-vernickelt ist das Bauteil resistent gegen Wasser, Mineralöle und viele Kraftstoffe, was es ideal für den Industriebedarf und die Werkstatttechnik macht. Im Vergleich zu blankem Messing ist die vernickelte Variante unempfindlicher gegen atmosphärische Einflüsse und Verschleiß.

• Oberflächenschutz: Die hochwertige Vernickelung schützt das Messing effektiv vor Anlaufen und Korrosion.

• Normkonformität: Gefertigt nach internationaler Norm ISO-8434-1 für uneingeschränkte Kompatibilität.

• Montagevorteil: Einfache Installation ohne Spezialwerkzeug bei gleichzeitig hoher Leckagesicherheit.

• Vielseitigkeit: Geeignet für Rohrdurchmesser von 4-mm-bis-18-mm, inklusive Kupfer- und Polyamidrohre (mit Hülse).

Anwendungstipp: Bei der Verwendung von weichem Kupferrohr ist der Betriebsdruck zu reduzieren (Korrekturfaktor 0,65), oder es muss zwingend eine Verstärkungshülse verwendet werden, um eine sichere Abdichtung zu gewährleisten. Das Rohr muss bis zum Anschlag in den Stutzen geschoben werden, bevor die Mutter angezogen wird.

Inkompatibilität: Nicht geeignet für aggressive Säuren oder ammoniakhaltige Medien, da diese das Messinggefüge angreifen können.

Diese robuste Rohrverbindung für professionelle Anwendungen in Industrie und Handwerk jetzt hier direkt online bestellen.

Werkstoffe:
Körper: Messing vernickelt, Schneidring: Messing

Temperaturbereich:
-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
