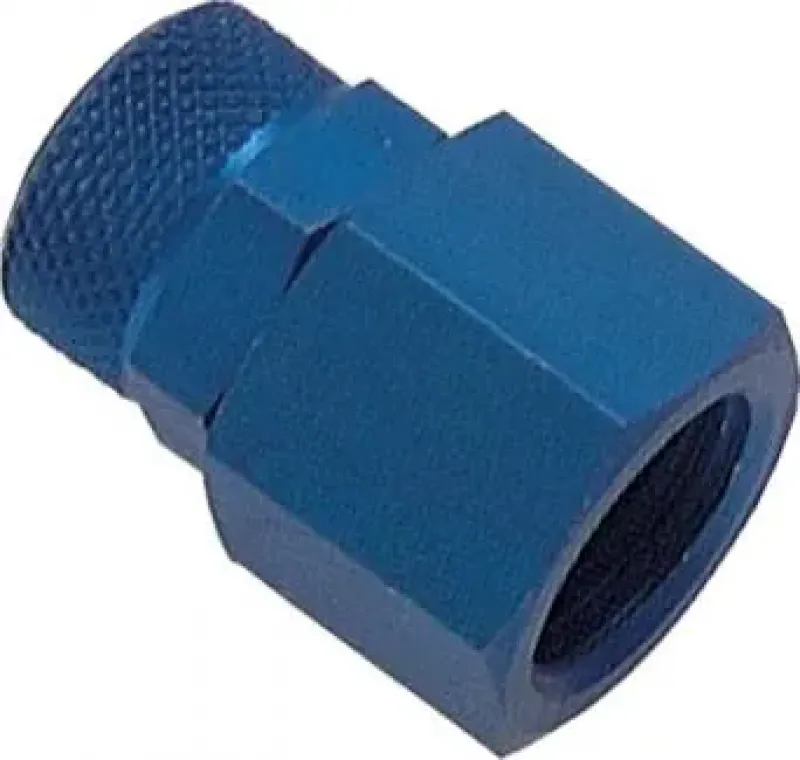

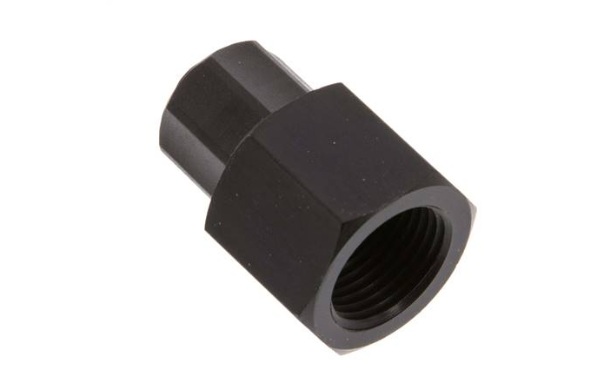

CK-Aufschraubverschraubung Innengewinde Aluminium (alle Größen)

Diese CK-Aufschraubverschraubung aus Aluminium dient als robuste Anschlussmöglichkeit für Komponenten mit Außengewinde, wie beispielsweise Manometer, Drucksensoren oder Messgeräte. Das zylindrische Innengewinde (G-Gewinde) erfordert eine separate Dichtung (z. B. einen O-Ring oder eine Dichtscheibe) auf der Planfläche des einzuschraubenden Bauteils. Das CK-System an der Schlauchseite gewährleistet eine zugfeste und vibrationssichere Verbindung der Kunststoffleitung.

Das Material Aluminium zeichnet sich durch ein geringes Gewicht und eine gute Korrosionsbeständigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 15 bar und einen Temperaturbereich von -15°C bis +70°C ausgelegt. Sie ist für gängige Kunststoffschläuche mit definierten Innen- und Außendurchmesserkombinationen wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• Robuste Metallausführung für den Einsatz in industriellen Umgebungen mit hoher mechanischer Belastung.

• Vielseitige Anschlussmöglichkeit für Manometer und Sensoren durch genormtes Innengewinde.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.

• Leichtbauweise Aluminium für geringes Gewicht bei gleichzeitig stabiler Konstruktion.

Anwendungstipp

Stellen Sie sicher, dass das einzuschraubende Bauteil über eine geeignete Planfläche und die passende Dichtung (z.B. Dichtscheibe aus Kupfer oder FKM) verfügt, da die Abdichtung nicht über das Gewinde erfolgt.

Die CK-Aufschraubverschraubung aus Aluminium ist eine robuste und präzise Lösung für die Integration von Messtechnik in pneumatische Anlagen. Jetzt online kaufen
