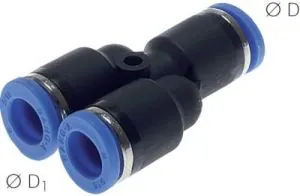

IQS Y-Steckverbindungen (auch reduzierend) Standard – alle Größen

Flexible Y-Verzweigungen für modulare Pneumatiksysteme

Die IQS Y-Steckverbindungen Standard, inklusive reduzierender Ausführungen, ermöglichen eine schnelle und werkzeuglose Aufteilung von Pneumatik- oder Druckluftleitungen auf zwei Abgänge. Sie sind ideal für Maschinenbau, Automatisierung und modulare Pneumatiksysteme, bei denen ein Eingang auf zwei Verbraucher verteilt oder zwei Leitungen kombiniert werden sollen.

Die integrierte Stecktechnik erlaubt eine einfache Montage der Schläuche, während die reduzierenden Varianten den flexiblen Übergang zwischen unterschiedlichen Schlauchdurchmessern ermöglichen. Die robuste Bauweise gewährleistet dauerhafte Dichtigkeit und zuverlässige Funktion auch bei häufigem Anschlusswechsel.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, sind die Y-Steckverbindungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: Y-Steckverbindung, Standard

• Anschluss: 1x Eingang, 2x Ausgang (Stecksystem), auch reduzierend

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: je nach Ausführung (R- oder G-Gewinde)

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Schläuche korrekt einstecken und vor Inbetriebnahme auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie flexible, zuverlässige Y-Verzweigungen – auch zwischen unterschiedlichen Schlauchdurchmessern.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
