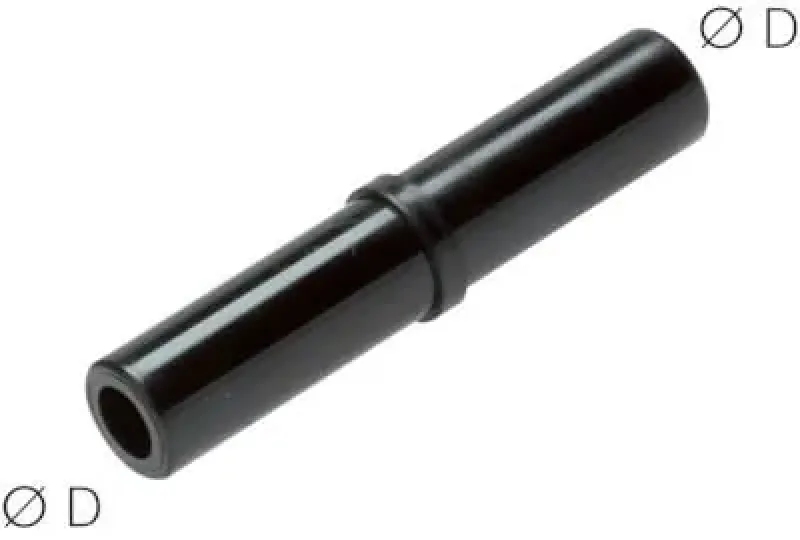

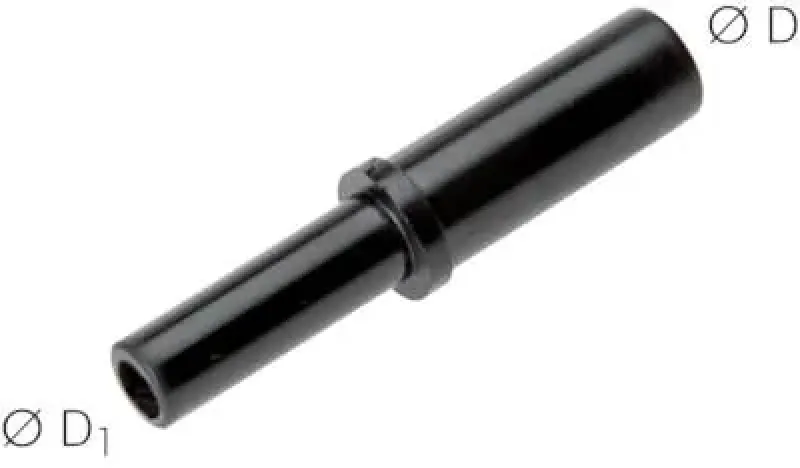

IQS Stecknippel (auch reduzierend) Standard – alle Größen

Werkzeugfreie Stecknippel für flexible Schlauchverbindungen

Die IQS Stecknippel Standard, inklusive reduzierender Ausführungen, ermöglichen schnelle und sichere Schlauchverbindungen in Pneumatik- und Druckluftsystemen. Sie sind ideal für Maschinenbau, automatisierte Fertigungsanlagen oder kompakte Pneumatikanordnungen, bei denen Leitungen unkompliziert verlängert oder unterschiedliche Schlauchdurchmesser verbunden werden müssen.

Dank der integrierten Stecktechnik lassen sich die Schläuche ohne Werkzeug und mit hoher Dichtigkeit montieren. Die reduzierenden Varianten ermöglichen den flexiblen Übergang zwischen größeren und kleineren Leitungen, während der robuste Kunststoff- oder Messingkörper dauerhafte Stabilität gewährleistet.

Gefertigt aus vernickeltem Messing, PA66-Kunststoffkörper und NBR-Dichtungen, sind die Stecknippel für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen geeignet.

Typische technische Eigenschaften (Industriestandard):

• Bauform: Stecknippel, Standard

• Anschluss: gerade oder reduzierend (Stecksystem)

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: je nach Ausführung (R- oder G-Gewinde)

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Pneumatikanlagen, Maschinenbau, Automatisierung

Sicherheitshinweis:
Montage nur bei drucklosem System. Schläuche korrekt einstecken und vor Inbetriebnahme auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie zuverlässige Steckverbindungen für Standard- oder reduzierende Schlauchanschlüsse.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
