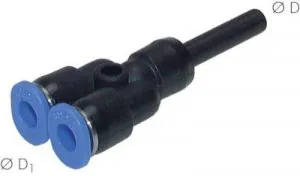

IQS Y-Steckverbindungen mit Stecknippel reduzierend Mini, alle Größen

Mini-Y-Steckverbinder aus POM/PBT mit integriertem Nippel für die flexible Verteilung in Miniatur-Druckluftsystemen

Die IQS Y-Steckverbindungen mit Stecknippel reduzierend Mini in alle Größen bieten eine hochkompakte Lösung für die Verzweigung von Schläuchen bei gleichzeitiger Integration in eine vorhandene größere Steckfassung. Dieses Bauteil kombiniert die Y-Form mit einem festen Stecknippel und zwei Push-In Kupplungsseiten. Das Push-In Prinzip ermöglicht eine schnelle, werkzeuglose Montage des reduzierten Schlauchs, während die integrierte Edelstahl-Haltekralle alle Verbindungen zuverlässig sichert.

Diese Industrie-Fittings bestehen aus hochwertigem POM oder PBT, was sie besonders leicht und korrosionsbeständig macht. Sie sind speziell für den Industriebedarf in der Robotik und Automatisierung konzipiert. Die Bauteile sind vakuumtauglich bis -0,95 bar und für einen Betriebsdruck von bis zu 10 bar ausgelegt. Mit einem Temperaturbereich von -20°C bis +70°C und langlebigen NBR-Dichtungen gewährleisten sie eine hohe Betriebssicherheit in jedem Druckluftanschluss der Mini-Serie.

• Zweifach-Funktion: Kombiniert Y-Verteiler und Reduziernippel in einem kompakten Miniatur-Bauteil

• Vielseitige Größen: Verfügbar für alle gängigen kleinen Schlauchmaße und Reduzierungen der Mini-Reihe

• Hohe Betriebssicherheit: Robuste Kunststoffbauweise mit Edelstahl-Haltekrallen für maximale Zugfestigkeit

• Einfache Handhabung: Schnelle Montage an allen Enden spart wertvolle Zeit bei der Installation

Anwendungstipp:
Stellen Sie sicher, dass sowohl der integrierte Nippel als auch die einzusteckenden Schläuche sauber und unbeschädigt sind. Das Einrasten der Schnellsteckverbinder muss beim Einschieben deutlich spürbar sein, um die volle Dichtheit im System zu gewährleisten.

Sicherheitshinweis:
Arbeiten an pneumatischen Systemen dürfen nur im drucklosen Zustand erfolgen. Das Lösen von Verbindungen unter Druck stellt ein erhebliches Sicherheitsrisiko dar und kann zu Verletzungen sowie Schäden am Pneumatik-Zubehör führen.

Bestellen Sie jetzt die passenden IQS Mini-Y-Steckverbinder mit Nippel für eine effiziente und platzsparende Schlauchanbindung.

Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase

Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
