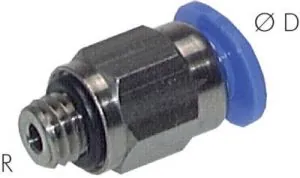

IQS Steckverschraubungen Mini, alle Größen

Kompakte Mini-Steckverschraubungen für beengte Bauräume in der Pneumatik – alle Größen

Die IQS Steckverschraubungen Mini in alle Größen sind essenzielles Pneumatik-Zubehör für Anwendungen, bei denen es auf kleinste Abmessungen und maximale Flexibilität ankommt. Sie nutzen das bewährte Push-In Prinzip für eine schnelle, werkzeuglose Montage, während die integrierte Edelstahl-Haltekralle den Schlauch zuverlässig fixiert. Das zylindrische Gewinde dichtet dank eines gekammerten O-Rings sofort und zuverlässig im Gewindeloch ab und garantiert leckagefreie pneumatische Systeme.

Gefertigt aus robustem und Messing vernickelt, sind diese Industrie-Fittings trotz ihrer Miniaturisierung für den harten Industriebedarf ausgelegt. Sie eignen sich für Anwendungen mit Druckluftanschluss und sind zudem vakuumtauglich (bis -0,95 bar). Die Druckbeständigkeit reicht bis zu 20 bar, bei einem Temperaturbereich von -20°C bis +80°C. Die verbauten NBR-Dichtungen gewährleisten eine hohe Betriebssicherheit und Zuverlässigkeit in Branchen wie der Feinwerktechnik, Robotik und der Automatisierungstechnik.

• Miniaturisierte Bauform: Ideal für Installationen mit minimalem Platzangebot und hoher Packungsdichte

• Vielseitige Größen: Für alle gängigen kleinen Schlauch- und Gewindemaße der Mini-Serie verfügbar

• Zuverlässige Abdichtung: Zylindrisches G-Gewinde mit O-Ring für eine sofortige und dauerhaft dichte Verbindung

• Robuste Qualität: Gefertigt aus vernickeltem Messing für Langlebigkeit und Korrosionsbeständigkeit

Anwendungstipp:

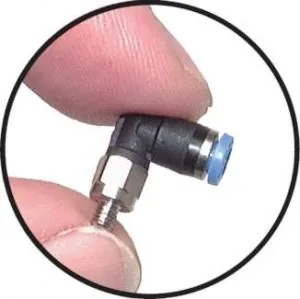

Der Gehäusekörper dieser IQS Steckverschraubungen ist nach der Montage des Gewindes frei drehbar, was eine exakte Ausrichtung des Schlauchs nach der Installation ermöglicht. Achten Sie auf eine saubere Schnittkante des Schlauches, um die Dichtheit der Schnellsteckverbinder zu gewährleisten.

Sicherheitshinweis:
Vor dem Einsetzen oder Entfernen eines Schlauches muss das gesamte System drucklos geschaltet sein. Das Hantieren unter Druck stellt ein hohes Sicherheitsrisiko dar und kann die Komponenten der Druckluft-Anlage beschädigen.

Bestellen Sie jetzt die passenden IQS Mini-Steckverschraubungen für flexible und sichere Schlauchführung in Ihrem System.

Werkstoffe: Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich: 0°C bis max. +60°C

Betriebsdruck: -0,95 bis 10 bar

Medien: Druckluft, neutrale Gase

Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
