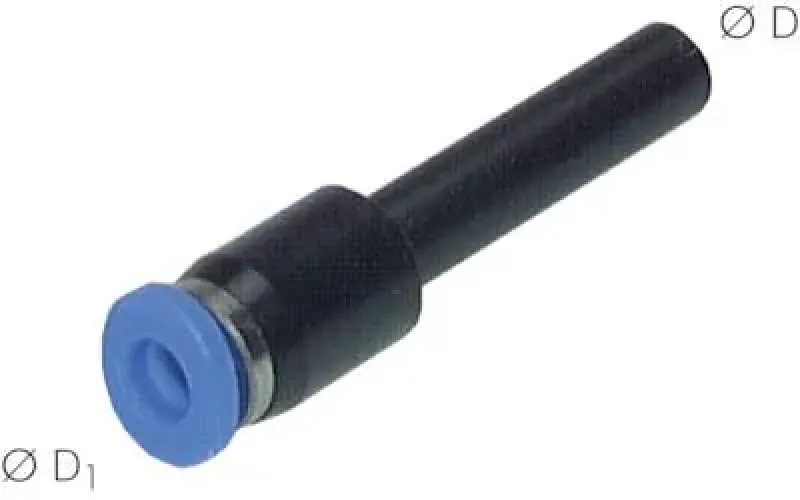

IQS Steckverbindungen reduzierend mit Stecknippel Mini, alle Größen

Gerade Mini-Reduzierverbinder mit integriertem Stecknippel für den direkten Schlauchübergang in der Feinwerktechnik

Die IQS Steckverbindungen reduzierend mit Stecknippel Mini in alle Größen bieten eine hochkompakte Lösung für die Verbindung zweier Schläuche unterschiedlicher Durchmesser. Dieses Bauteil kombiniert eine Push-In Aufnahme mit einem festen Stecknippel in einem Gehäuse. Das Push-In Prinzip ermöglicht eine schnelle, werkzeuglose Montage des reduzierten Schlauchs, während der Nippel direkt in eine vorhandene IQS-Steckfassung greift. Die integrierte Edelstahl-Haltekralle sichert die Verbindung zuverlässig gegen Vibrationen ab.

Diese Industrie-Fittings sind aus hochwertigem POM oder PBT gefertigt, was sie besonders leicht und korrosionsbeständig macht. Sie sind speziell für den Industriebedarf in der Robotik und Automatisierung konzipiert. Die Bauteile sind vakuumtauglich bis -0,95 bar und für einen Betriebsdruck von bis zu 10 bar ausgelegt. Mit einem Temperaturbereich von -20°C bis +70°C und langlebigen NBR-Dichtungen gewährleisten sie eine hohe Betriebssicherheit in jedem Druckluftanschluss der Mini-Serie.

• Zweifach-Funktion: Kombiniert Kupplung und Reduziernippel in einem kompakten Miniatur-Bauteil

• Vielseitige Größen: Verfügbar für alle gängigen kleinen Schlauchmaße und Reduzierungen der Mini-Reihe

• Hohe Betriebssicherheit: Robuste Kunststoffbauweise mit Edelstahl-Haltekrallen für maximale Zugfestigkeit

• Einfache Handhabung: Schnelle Montage an beiden Enden spart wertvolle Zeit bei der Installation

Anwendungstipp:
Stellen Sie sicher, dass sowohl der integrierte Nippel als auch der einzusteckende Schlauch sauber und unbeschädigt sind. Das Einrasten der Schnellsteckverbinder muss beim Einschieben deutlich spürbar sein, um die volle Dichtheit im System zu gewährleisten.

Sicherheitshinweis:
Arbeiten an pneumatischen Systemen dürfen nur im drucklosen Zustand erfolgen. Das Lösen von Verbindungen unter Druck stellt ein Sicherheitsrisiko dar und kann zu Schäden am Pneumatik-Zubehör führen.

Bestellen Sie jetzt die passenden IQS Mini-Reduziersteckverbindungen für eine effiziente und platzsparende Schlauchanbindung.

Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase

Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
