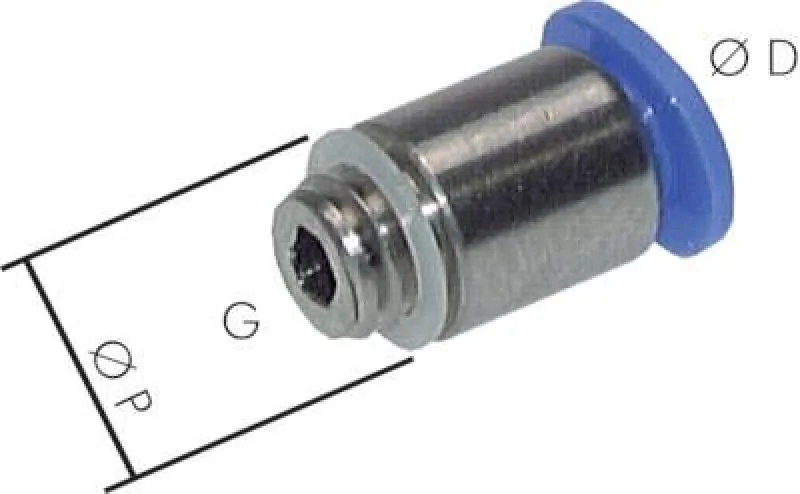

IQS Steckverschraubungen Mini mit rundem Körper und Feingewinde, alle Größen

Ultra-kompakte Mini-Steckverschraubungen mit metrischem Feingewinde für präzise Anwendungen in der Feinmechanik

Die IQS Steckverschraubungen Mini mit rundem Körper und Feingewinde in alle Größen sind das ideale Pneumatik-Zubehör für Applikationen, bei denen standardisierte Grobgewinde zu groß sind. Das Design mit dem runden Körper ermöglicht eine extrem hohe Packungsdichte in beengten Bauräumen. Das bewährte Push-In Prinzip für die Schlauchverbindung und die integrierte Edelstahl-Haltekralle garantieren eine schnelle, sichere und werkzeuglose Montage von Kleinstschläuchen.

Diese Industrie-Fittings sind vollständig aus robustem Messing vernickelt gefertigt und somit optimal für den harten Industriebedarf geeignet. Sie sind für Anwendungen mit Druckluftanschluss konzipiert und zudem vakuumtauglich bis -0,95 bar. Die Druckbeständigkeit reicht bis zu 20 bar, bei einem Temperaturbereich von -20°C bis +80°C. Das metrische Feingewinde bietet maximale Flexibilität in der medizintechniknahen Automatisierung und der Präzisionsfertigung.

• Metrisches Feingewinde: Bietet präzise Anschlussmöglichkeiten für spezielle Gewindenormen in der Feinmechanik

• Extrem Kompakt: Runder Körper ohne störende Kanten für maximale Packungsdichte im System

• Vielseitige Größen: Für alle gängigen kleinen Schlauchmaße und Feingewinde der Mini-Serie verfügbar

• Robuste Qualität: Gefertigt aus massivem, vernickeltem Messing für Langlebigkeit und Korrosionsbeständigkeit

Anwendungstipp:
Aufgrund des Feingewindes ist beim Anzugsmoment Vorsicht geboten. Verwenden Sie Drehmomentschlüssel, um eine Beschädigung des Gewindes zu vermeiden. Achten Sie auf eine saubere Schnittkante des Schlauches, um die Dichtheit der Schnellsteckverbinder zu gewährleisten.

Sicherheitshinweis:
Vor dem Einsetzen oder Entfernen eines Schlauches muss das gesamte System drucklos geschaltet sein. Das Hantieren unter Druck stellt ein hohes Sicherheitsrisiko dar und kann die Komponenten der Druckluft-Anlage beschädigen.

Bestellen Sie jetzt die passenden IQS Mini-Steckverschraubungen mit rundem Körper und Feingewinde für flexible und sichere Schlauchführung in Ihrem System.

Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase

Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
