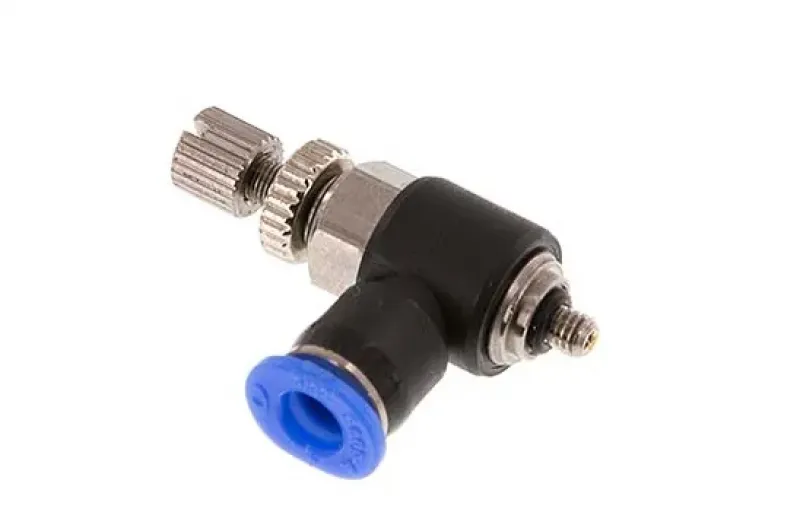

IQS Drosselrückschlagventile Mini – alle Größen

Mini-Drosselrückschlagventile für präzise Durchflussregelung in Pneumatiksystemen

Die IQS Drosselrückschlagventile Mini ermöglichen eine feine Regulierung des Luftstroms in pneumatischen Leitungen bei gleichzeitigem Rückschlagschutz. Sie sind ideal für kompakte Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen präzise Durchflusssteuerung auf kleinem Bauraum erforderlich ist.

Dank des integrierten Rückschlagmechanismus verhindern die Ventile ein Rückströmen der Luft, während die Drosselfunktion eine exakte Anpassung der Durchflussmenge erlaubt. Die Mini-Bauform ist besonders für enge Einbausituationen geeignet.

Gefertigt aus vernickeltem Messing mit langlebigen NBR-Dichtungen, sind die Mini-Drosselrückschlagventile für den Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Funktion: Drosselung + Rückschlagfunktion

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: kompakte Pneumatiksysteme, Maschinenbau, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Die Durchflussrichtung ist strikt einzuhalten. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine präzise und zuverlässige Durchflussregelung in Ihren Pneumatikleitungen.

Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Vorteile:
•besonders kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich
