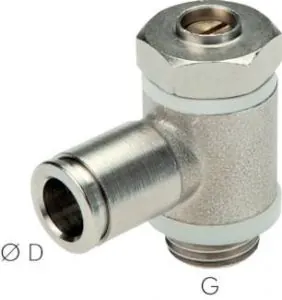

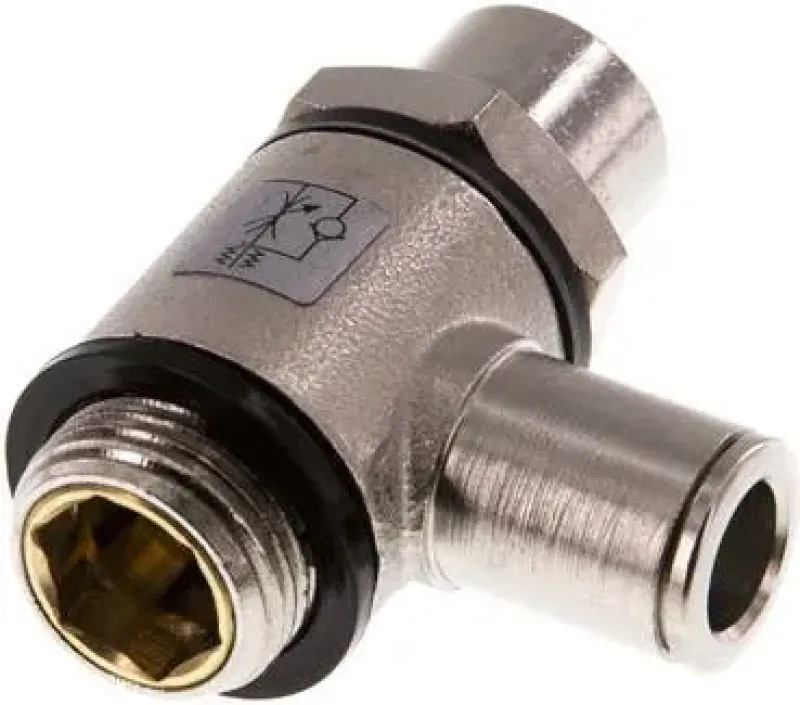

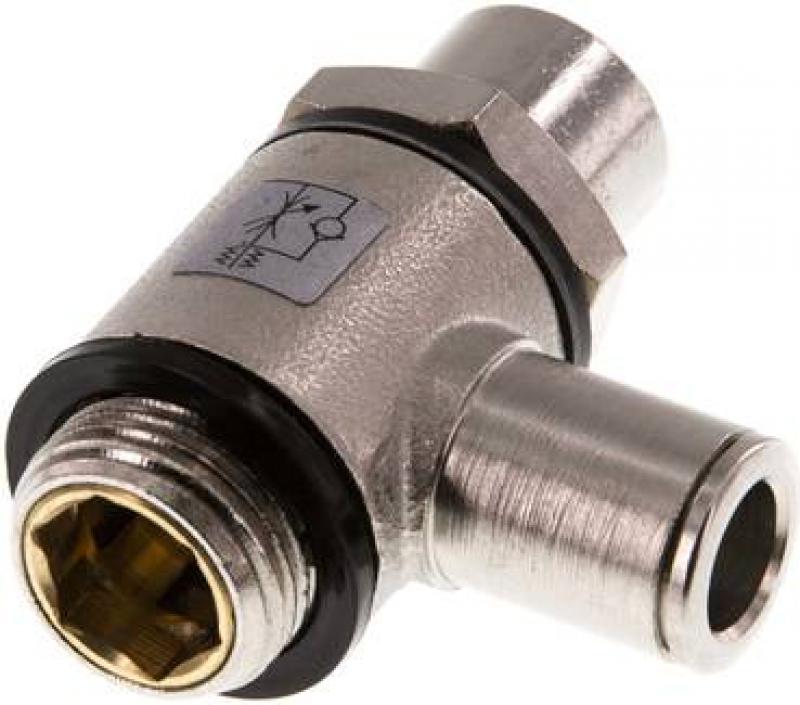

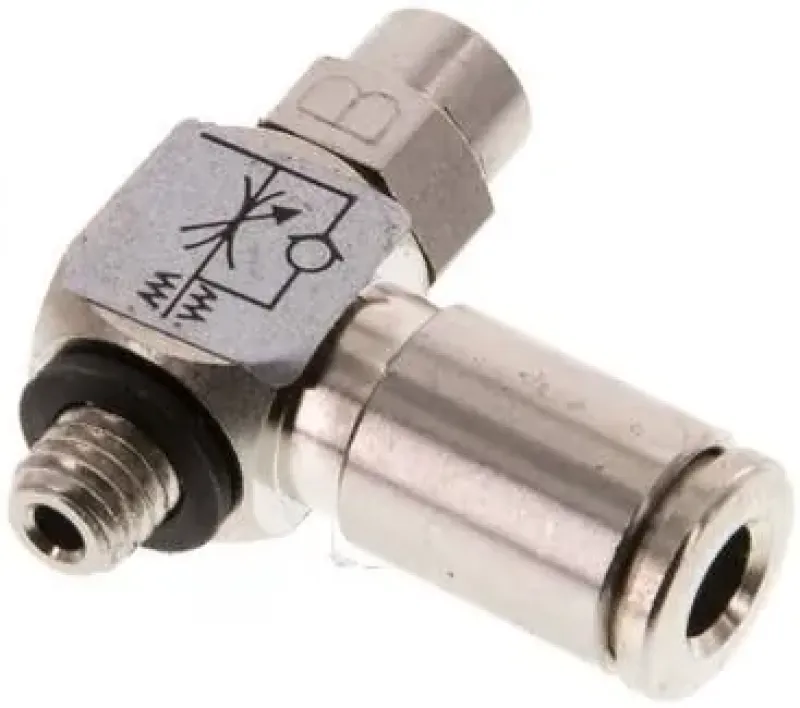

IQS Drosselrückschlagventil Hohlschraubenform – mit Schlitzschraube MSV – alle Größen 4mm bis 12mm

Kompakte Zylindersteuerung: IQS Drosselrückschlagventil in Hohlschraubenform MSV

Dieses IQS Drosselrückschlagventil in Hohlschraubenform (auch Banjo-Form genannt) ermöglicht die direkte und platzsparende Montage am Anschlussgewinde eines Pneumatikzylinders oder Ventils. Es steuert präzise die Ein- oder Ausfahrgeschwindigkeit des Zylinders in eine Richtung. Die Einstellung erfolgt feinjustierbar über die integrierte Schlitzschraube. In die Gegenrichtung ist der Luftstrom ungedrosselt (Rückschlagfunktion).

• Serie: IQS (Industrie-Qualität) / Bauform Hohlschraube

• Material: Körper und Hohlschraube aus Messing vernickelt, Dichtungen NBR

• Schlauch-Außen-Ø: 4mm, 6mm, 8mm, 10mm, 12mm

• Gewinde (Hohlschraube): M5, G 1/8", G 1/4", G 3/8", G 1/2"

• Betriebsdruck: 0 bis 10 bar

• Steuerung: Feineinstellung über Schlitzschraube

Anwendungsbeispiele für IQS Drosselrückschlagventile

• Automatisierungstechnik: Direkte Montage an Pneumatikzylindern, um die Geschwindigkeit ohne externe Ventile zu regeln.

• Maschinenbau: Platzsparende Integration in Ventilkörper, wo herkömmliche Drosseln zu viel Raum einnehmen.

• Industriebedarf: Einsatz in komplexen Anlagen, wo eine dezentrale, präzise Geschwindigkeitsregelung erforderlich ist.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Bei der Montage der Hohlschraube müssen die mitgelieferten Dichtringe korrekt platziert werden, um eine Leckage auszuschließen. Die Installation muss in der korrekten Durchflussrichtung erfolgen, um die Drosselfunktion zu gewährleisten. Die Einstellung darf nur durch qualifiziertes Personal erfolgen.

Regulieren Sie Ihre Zylinderbewegungen platzsparend – wählen Sie jetzt oben die passende Größe aus und bestellen Sie Ihre IQS-Komponenten direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
0,2 bis 10 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Vorteile:
•stabile Bauform, •nur mit Schraubendreher verstellbar, •besonders preiswert, •größte Vielfalt
