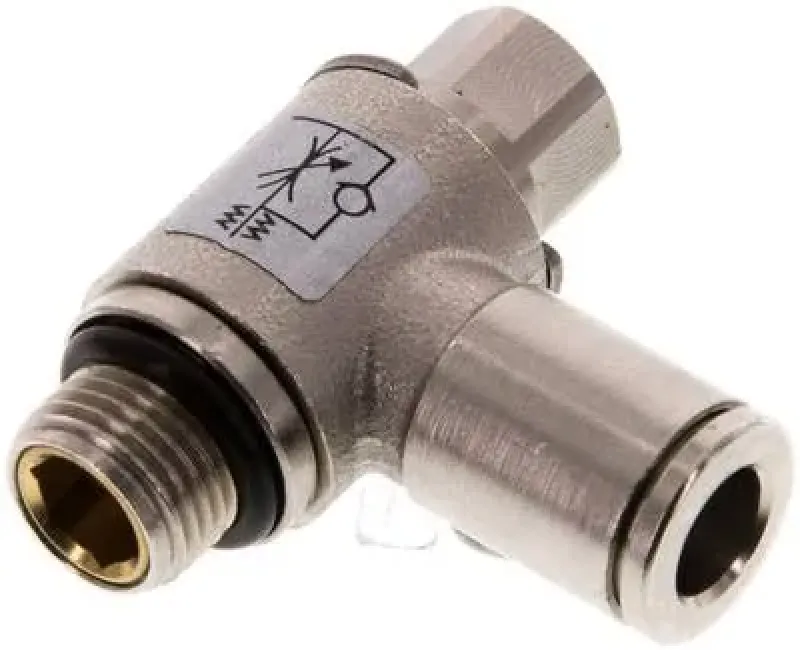

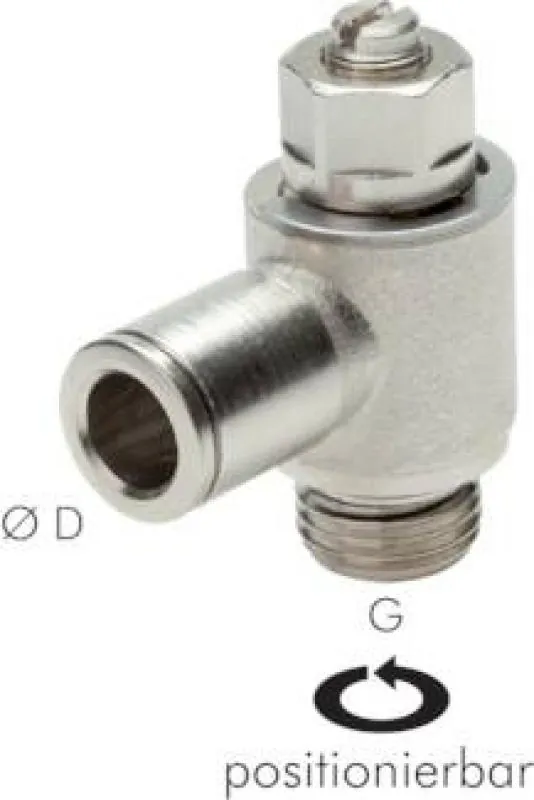

IQS Drosselrückschlagventil – mit Schlitzschraube MSV – alle Größen 4mm bis 12mm

Präzise Geschwindigkeitsregulierung mit IQS Drosselrückschlagventil MSV

Dieses IQS Drosselrückschlagventil der Serie MSV ermöglicht die exakte Einstellung der Kolbengeschwindigkeit von Pneumatikzylindern in eine Richtung. Die Schlitzschraube erlaubt eine feinfühlige Justierung des Luftstroms. In die Gegenrichtung ist der Luftstrom ungedrosselt (Rückschlagventil-Funktion). Die robuste Bauweise aus vernickeltem Messing sorgt für hohe Langlebigkeit im industriellen Einsatz.

• Serie: IQS (Industrie-Qualität) / Bauform Drosselrückschlagventil

• Material: Körper Messing vernickelt, Dichtungen NBR

• Schlauch-Außen-Ø: 4mm, 6mm, 8mm, 10mm, 12mm (zwei Anschlüsse)

• Betriebsdruck: 0 bis 10 bar

• Steuerung: Feineinstellung über Schlitzschraube

• Temperaturbereich: -20°C bis +70°C

Anwendungsbeispiele für IQS Drosselrückschlagventile

• Automatisierungstechnik: Exakte Steuerung der Einfahr- oder Ausfahrgeschwindigkeit von Zylindern in Produktionsanlagen.

• Maschinenbau: Synchronisierung der Bewegungsabläufe mehrerer Pneumatikzylinder in komplexen Maschinen.

• Industriebedarf: Einsatz an Arbeitsplätzen, wo die Hubgeschwindigkeit aus Sicherheitsgründen präzise geregelt werden muss.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Die Installation muss in der korrekten Durchflussrichtung (oft durch einen Pfeil auf dem Gehäuse markiert) erfolgen, um die gewünschte Drosselfunktion zu gewährleisten. Stellen Sie sicher, dass beide Schlauchanschlüsse bis zum Anschlag eingeführt werden, um Dichtigkeit und Auszugsfestigkeit zu garantieren. Die Einstellung darf nur durch qualifiziertes Personal erfolgen.

Regulieren Sie Ihre Zylinderbewegungen präzise – wählen Sie jetzt oben die passende Größe aus und bestellen Sie Ihre IQS-Komponenten direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
0,2 bis 10 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Vorteile:
•stabile, kompakte Bauform, •Einschraubgewinde durch gekammerten O-Ring abgedichtet, •nur mit Schraubendreher verstellbar
