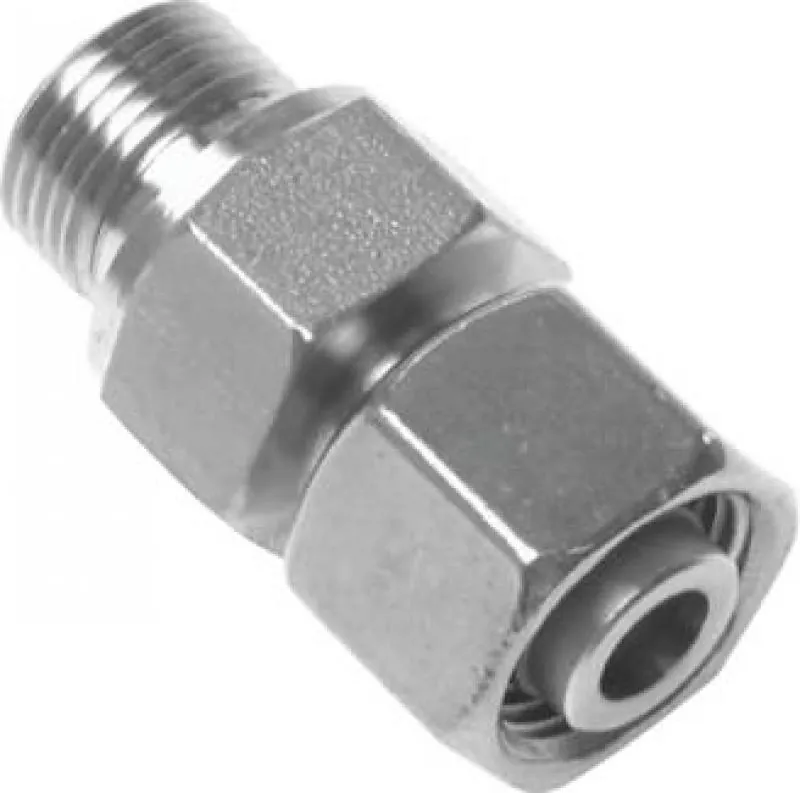

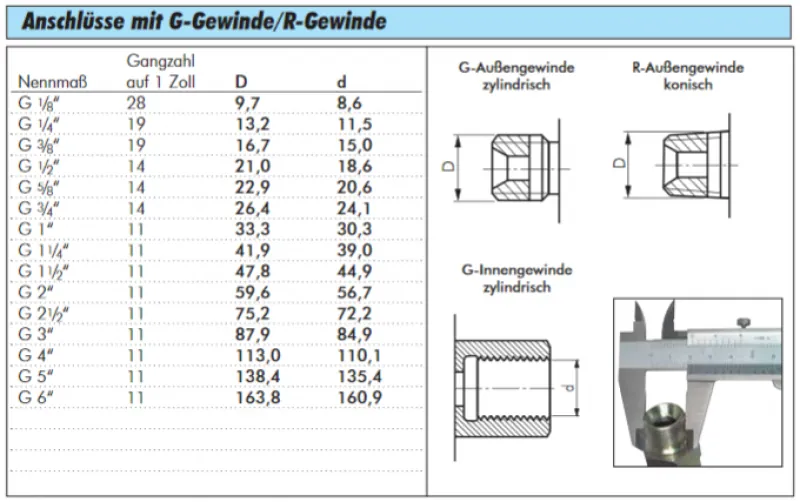

Einstellbare Schneidringverschraubung Edelstahl 1.4571 G-Gewinde mit Rohrstutzen – alle Größen

Druckfeste Rohrverbindung für Hydraulik, Pneumatik und Industrie nach DIN EN ISO 8434-1 inklusive Mutter und Schneidring

Diese einstellbaren Schneidringverschraubungen ermöglichen eine flexible Ausrichtung des Rohranschlusses nach der Montage, was die Installation in komplexen und beengten Anlagen enorm vereinfacht. Das System nach DIN EN ISO 8434-1 (ehemals DIN 2353) wird als einsatzbereites Komplettset inklusive Überwurfmutter und Schneidring geliefert. Die zylindrische Einschraubseite mit Rohrstutzen wird planseitig abgedichtet und ermöglicht eine leckagefreie Integration in der Industriehydraulik sowie in komplexen Druckluftsystemen.

Gefertigt aus hochwertigem, titan-stabilisiertem Edelstahl 1.4571 (V4A), zeichnet sich diese Verschraubung durch eine überragende Korrosionsbeständigkeit aus. Dies macht sie zur ersten Wahl für den Einsatz in aggressiven Umgebungen der chemischen Industrie oder im Offshore-Bereich. Je nach Baureihe (L oder S) sind Betriebsdrücke bis zu 400 bar realisierbar. Die rein metallische Rohrverbindung ist zudem temperaturunabhängig und deckt alle Anforderungen ab – von der Standard-Pneumatik bis hin zu thermisch anspruchsvollen Prozessleitungen im Industriebedarf.

• Vollständiges Montage-Set: Lieferung erfolgt inklusive passender Überwurfmutter und Schneidring für die direkte Installation in Ihren Anlagen.

• Maximale Medienresistenz: Der Werkstoff Edelstahl 1.4571 bietet sicheren Schutz gegen Lochfraß und aggressive Prozessmedien.

• Einstellbare Ausrichtung: Die flexible Winkelausrichtung des Rohrstutzens vereinfacht die Rohrverlegung und Montage erheblich.

• Zertifizierte Hochdrucksicherheit: Ausgelegt nach internationalen Normen für Drücke bis 400 bar in Hydraulik- und Prozessanlagen.

Anwendungstipp: Für die Abdichtung des planseitigen Rohrstutzens ist die Wahl des korrekten Dichtrings (separat erhältlich) entscheidend. Um Kaltverschweißungen am Edelstahlgewinde zu vermeiden, nutzen Sie bei der Montage eine hochwertige Montagepaste für Edelstahlverschraubungen.

Sichern Sie die Zuverlässigkeit Ihrer Systeme mit zertifizierter Industriequalität. Ob für die Übertragung hoher Kräfte in der Hydraulik oder die sichere Luftführung in der Pneumatik – diese Schneidringverschraubungen aus Edelstahl 1.4571 bieten die notwendige Prozesssicherheit. Wählen Sie jetzt die passende Rohrdimension sowie die Baureihe aus und profitieren Sie von einer schnellen Lieferung für Ihr nächstes Projekt – hier direkt bestellen und die Systemintegrität nachhaltig sichern.

Typ Edelstahl

Werkstoffe:

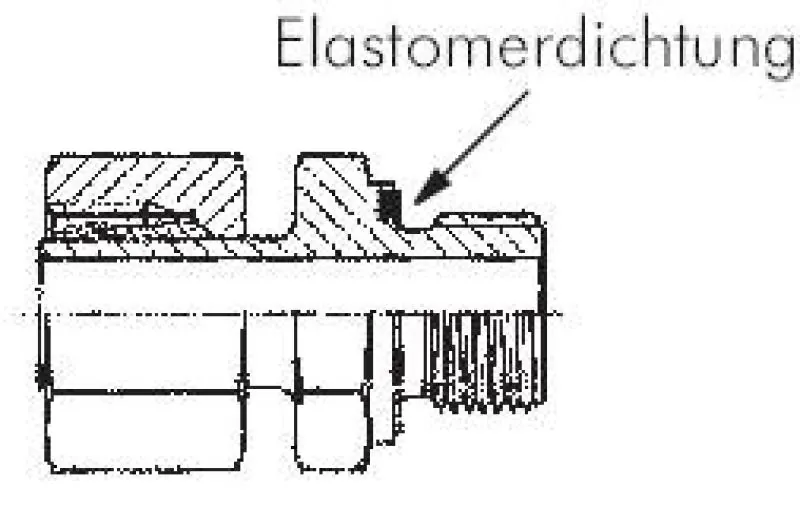

Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
