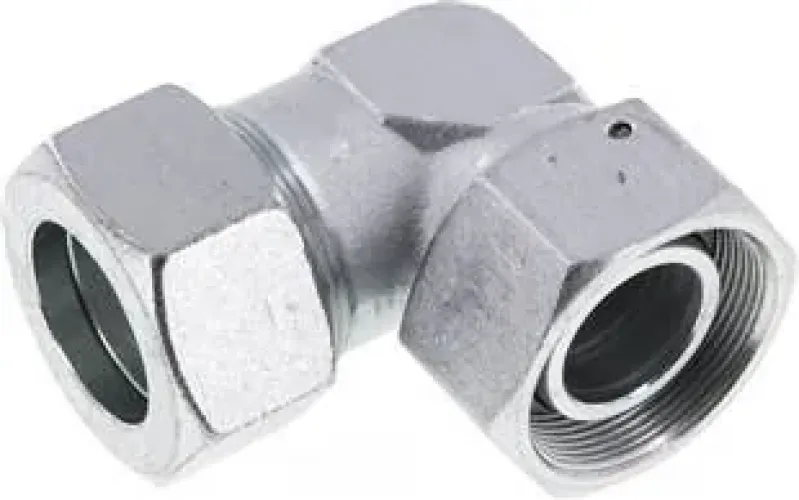

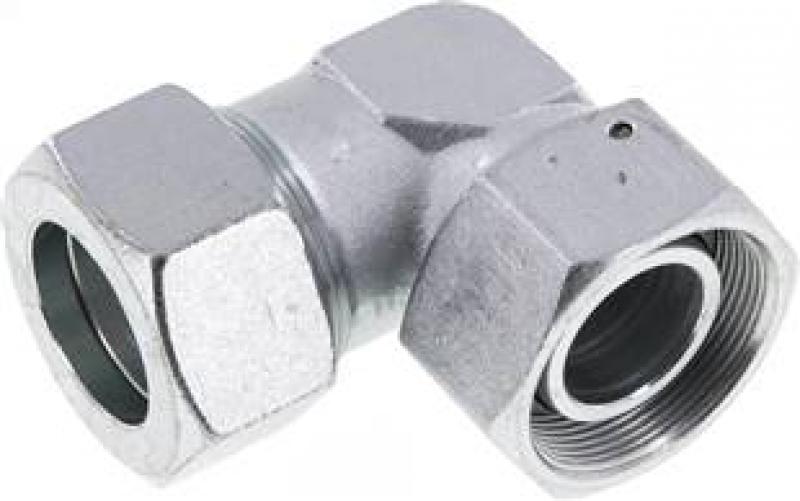

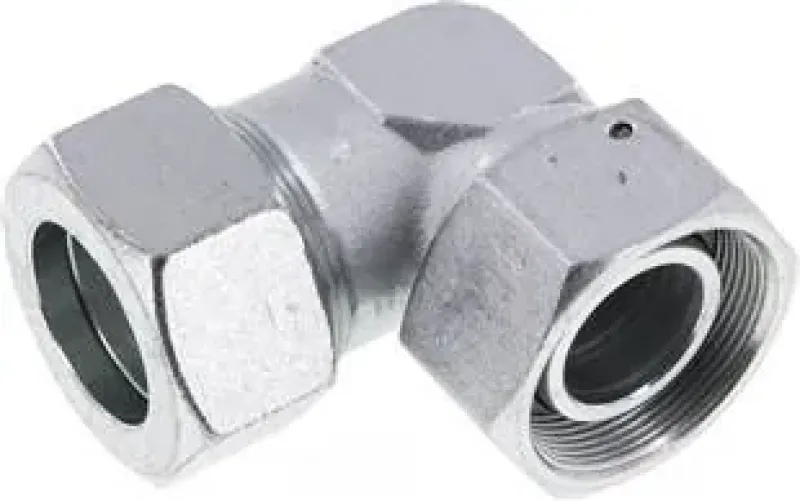

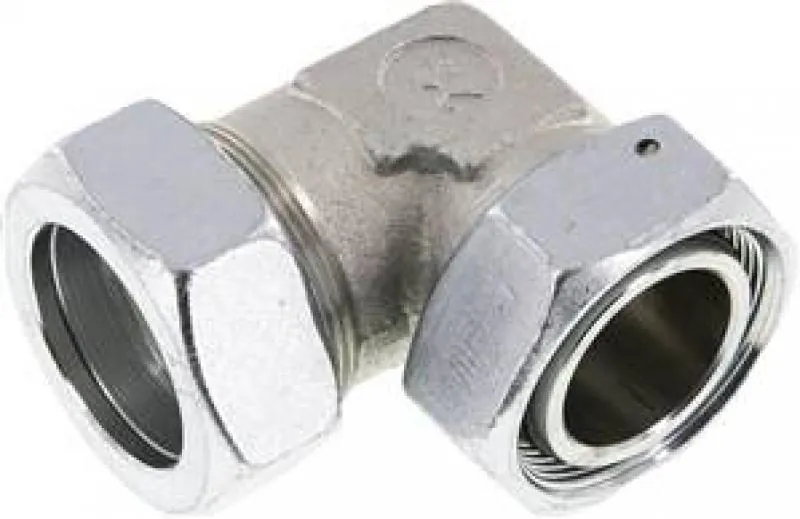

Einstellbare Winkel-Schneidringanschlussverschraubungen mit Dichtkegel O-Ring Stahl verzinkt ISO 8434-1 alle Größen

Einstellbare 90-Grad-Verbindung für Hydraulik, Pneumatik, Industriebedarf, Druckluft & Heizung-Sanitär – Stahl-verzinkt – 400-bar

Diese einstellbare-Winkel-Schneidringanschlussverschraubung kombiniert das bewährte mechanische Prinzip des 24°-Konus nach ISO-8434-1 auf der Rohrseite mit einem Dichtkegel und integriertem O-Ring auf der Anschlussseite. Diese Bauweise ermöglicht eine zuverlässige, metallisch-elastische Abdichtung, die extrem widerstandsfähig gegenüber Vibrationen und thermischen Belastungen ist. Die flexible Ausrichtung des 90-Grad-Stutzens nach der Montage erlaubt eine präzise Installation in komplexen Rohrleitungsführungen. Das System ist für hohe Druckbelastungen ausgelegt und bleibt auch im Bereich Vakuum dauerhaft zuverlässig.

Gefertigt aus robustem Stahl-verzinkt, bietet diese Komponente eine hohe mechanische Belastbarkeit für den Einsatz in Hydraulik und Maschinenbau. Die zusätzliche Abdichtung durch den O-Ring aus NBR erhöht die Sicherheit gegen Leckagen im Vergleich zur reinen Metall-Abdichtung erheblich. Die hochwertige Oberflächenbeschichtung garantiert einen soliden Korrosionsschutz, was die Ausfallsicherheit und Revisionsfreundlichkeit für Industrie und Handwerk nachhaltig sicherstellt.

• Flexibel: Der Winkelstutzen ist nach der Montage in die gewünschte Position drehbar.

• Gasdicht: Sichere Abdichtung für anspruchsvolle Systeme in der Pneumatik durch O-Ring.

• Normkonform: Gefertigt nach ISO-8434-1 für volle Kompatibilität.

• Langlebig: Hochwertiger Stahl-verzinkt für maximale Standzeiten unter Last.

Anwendungstipp: Achten Sie bei der Installation auf die Kompatibilität des O-Ring-Materials mit dem Medium. Die einstellbare-Winkelverschraubung muss in ein passendes Gegenstück mit 24°-Konus und glatter Dichtfläche eingeschraubt werden, um die volle Dichtwirkung zu erzielen.

Sicherheits-Hinweis: Diese Verschraubungen aus Stahl-verzinkt sind nicht für Ammoniak geeignet; nutzen Sie hierfür unsere Edelstahl-Varianten.

Wählen Sie jetzt die benötigte Größe für Ihre flexible Rohrverbindung und bestellen Sie direkt online beim Fachhändler!

Typ Stahl verzinkt

Werkstoffe:
Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR

Temperaturbereich:
-40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.
