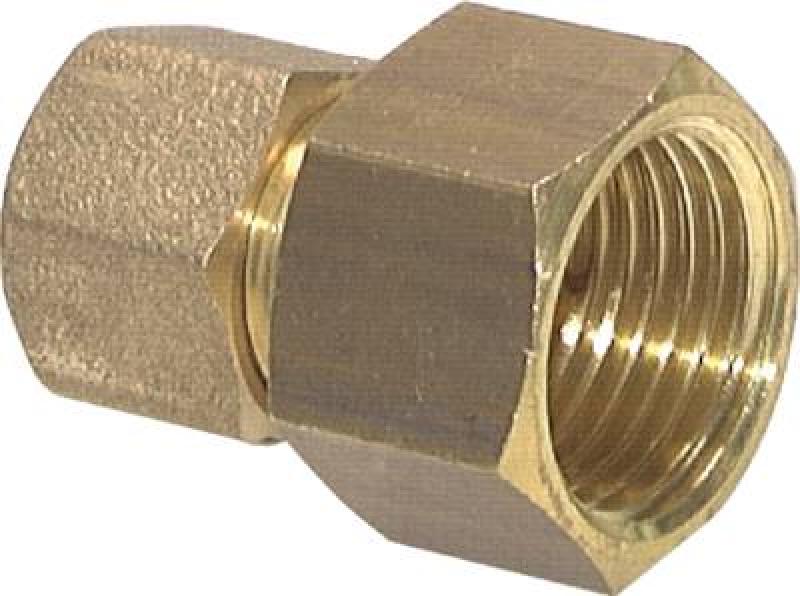

Gerade Klemmringverschraubung zylindrisches IG – alle Größen

Robuste gerade Klemmringverschraubung mit zylindrischem Innengewinde für sichere Rohr-Anschlüsse

Unsere geraden Klemmringverschraubungen mit zylindrischem Innengewinde (IG) bieten die ideale Schnittstelle für den Anschluss von Rohren an bestehende Komponenten mit Außengewinde in der Pneumatik, Hydraulik und Drucklufttechnik. Ob im Maschinenbau, bei Installationen im Handwerk oder bei anspruchsvollen Projekten in der Heizung- und Sanitärtechnik – diese Fittings garantieren eine belastbare und dauerhaft dichte Lösung. Das zylindrische Innengewinde ermöglicht eine exakte Positionierung der Gegenkomponente und sorgt für ein Höchstmaß an Systemstabilität.

Dank der montagefreundlichen Klemmring-Technik lassen sich Rohre aus Kupfer, Edelstahl oder Kunststoff sicher und ohne Schweißen verbinden. Das macht sie sowohl für B2B-Industriebedarf als auch für B2C-Kunden zur idealen Wahl, wenn es um eine vibrationsfeste und druckbeständige Installation geht. Die Verbindung ist jederzeit lösbar, was Wartungsarbeiten im Anlagenbau sowie in der modernen Haustechnik erheblich vereinfacht.

Vorteile auf einen Blick (Bullet Points)

• Zylindrisches Gewinde: Ideal für den Anschluss an Komponenten mit Außengewinde (AG)

• Vielseitig einsetzbar: Optimiert für Druckluft, Pneumatik, Hydraulik sowie Heizung- und Sanitärinstallationen

• Effiziente Montage: Rohrverbindung durch einfaches Verschrauben – kein Schweißen oder Löten nötig

• Robust & Langlebig: Hohe Materialgüte für den Einsatz im Maschinenbau und in der Industrie

• Wartungsfreundlich: Die Verbindung ist jederzeit lösbar und wiederverwendbar

Anwendungstipp
Bei zylindrischen Innengewinden erfolgt die Abdichtung meist über die Stirnfläche mit einem Dichtbund oder einem O-Ring. Wir empfehlen die Verwendung eines passenden Dichtrings oder O-Rings aus unserem Sortiment, um eine absolute Leckagefreiheit in Ihrer Anlage zu garantieren. Achten Sie beim Einstecken des Rohres darauf, dass dieses fest am inneren Anschlag der Verschraubung anliegt, bevor Sie die Überwurfmutter anziehen.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Messing

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
