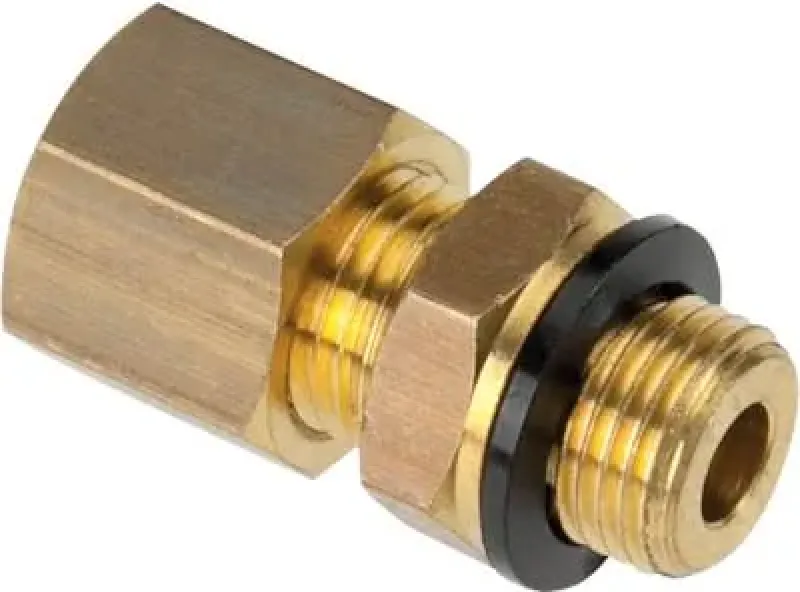

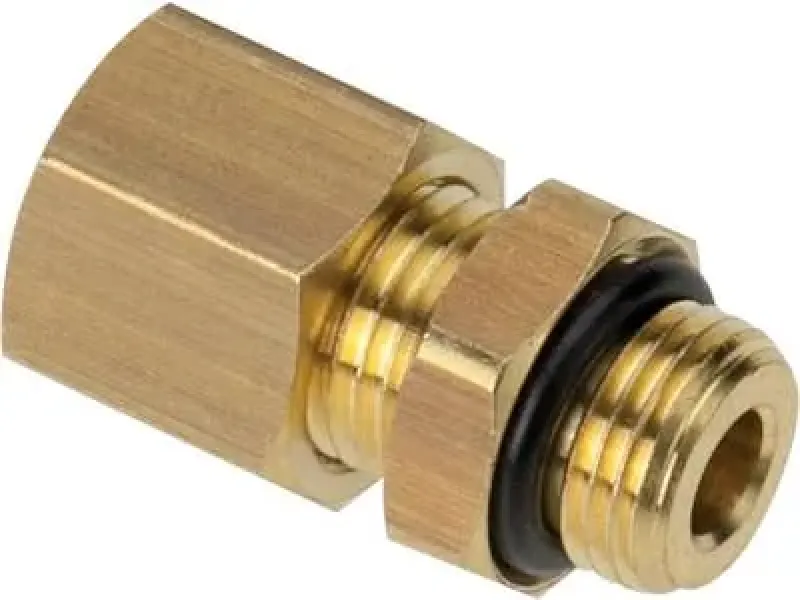

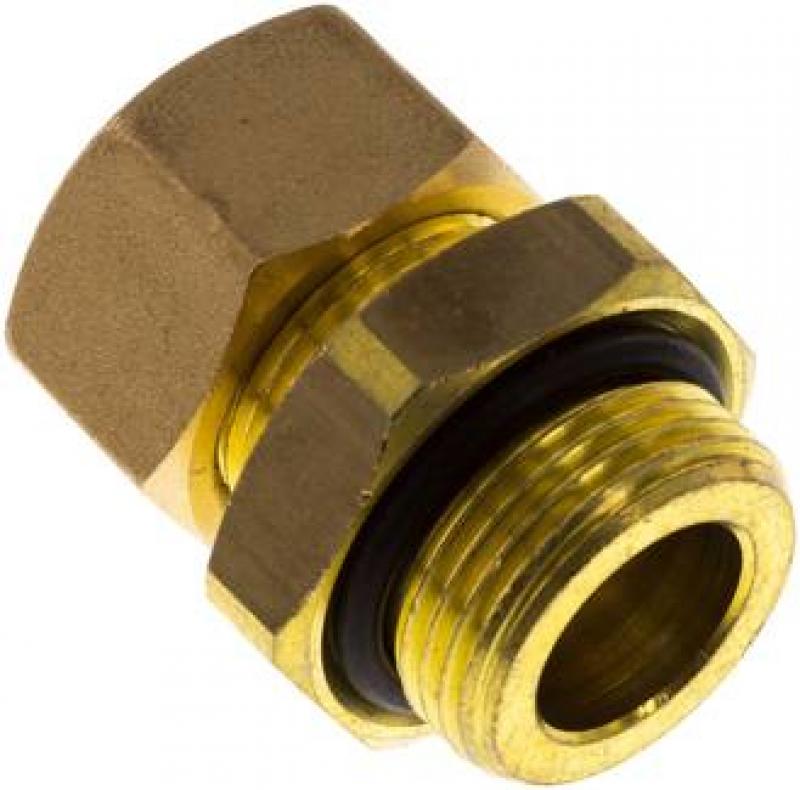

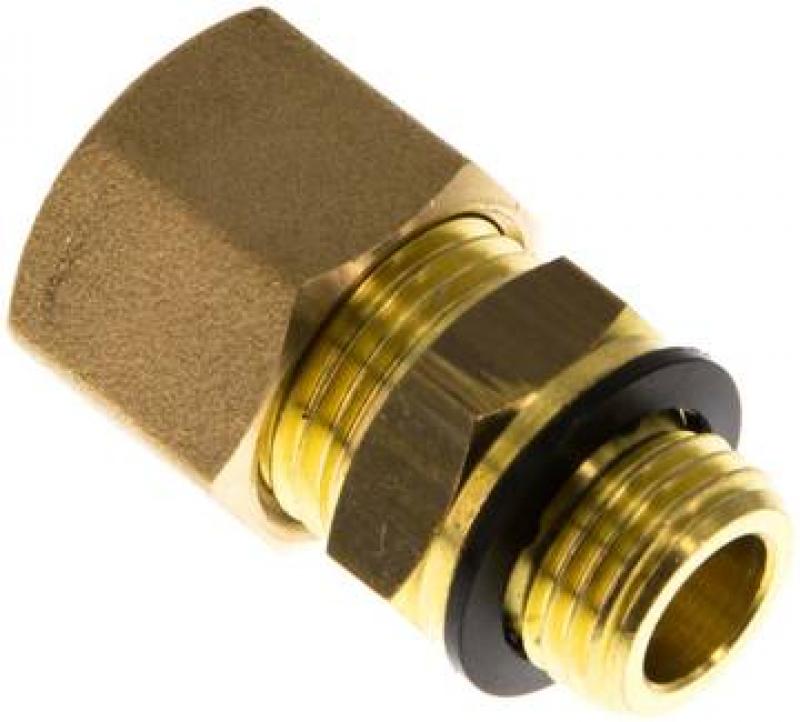

Gerade Klemmringverschraubung zylindrisches AG – alle Größen

Präzise gerade Klemmringverschraubung mit zylindrischem Gewinde für Industrie & Haustechnik

Unsere geraden Klemmringverschraubungen mit zylindrischem Außengewinde (AG) sind die erste Wahl für professionelle Verbindungen in der Pneumatik, Hydraulik und Drucklufttechnik. Durch das zylindrische Gewinde lässt sich die Verschraubung präzise bis zum Anschlag eindrehen, was sie besonders attraktiv für den Maschinenbau und die Gerätetechnik macht. Ob im industriellen Dauereinsatz, bei Installationen im Handwerk oder für private Projekte in den Bereichen Heizung und Sanitär – diese Verschraubung bietet eine belastbare und dauerhaft dichte Lösung für glatte Rohrleitungen.

Die bewährte Klemmring-Technik ermöglicht eine einfache, rein mechanische Montage ohne Hitzeeinwirkung wie Schweißen oder Löten. Dies spart Zeit und sorgt für maximale Sicherheit bei der Installation von Kupfer-, Edelstahl- oder Kunststoffrohren. Dank der hochwertigen Verarbeitung ist die Verbindung jederzeit lösbar, was Wartungsarbeiten im Anlagenbau sowie in der modernen Haustechnik (B2C & B2B) erheblich vereinfacht. Setzen Sie auf Industriebedarf, der durch Langlebigkeit und einfache Handhabung überzeugt.

Vorteile auf einen Blick (Bullet Points)

• Zylindrisches Gewinde: Ideal für die exakte Positionierung und einfache Montage in festen Gehäusen

• Vielseitig einsetzbar: Optimiert für Druckluft, Pneumatik, Hydraulik sowie Heizung- und Sanitärinstallationen

• Effiziente Montage: Rohrverbindung durch einfaches Verschrauben – kein Schweißen oder Löten nötig

• Robust & Langlebig: Hohe Materialgüte für den Einsatz im Maschinenbau und in der Industrie

• Wartungsfreundlich: Die Verbindung ist jederzeit lösbar und wiederverwendbar

Anwendungstipp
Bei zylindrischen Außengewinden erfolgt die Abdichtung meist über die Stirnfläche oder einen Dichtbund. Wir empfehlen die Verwendung eines passenden Dichtrings (O-Ring oder Flachdichtung) aus unserem Sortiment, um eine absolute Leckagefreiheit in Ihrer Anlage zu garantieren. Achten Sie beim Einstecken des Rohres darauf, dass dieses fest am inneren Anschlag der Verschraubung anliegt, bevor Sie die Überwurfmutter anziehen.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Körper: Messing, Dichtung: Polyamid oder NBR

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
