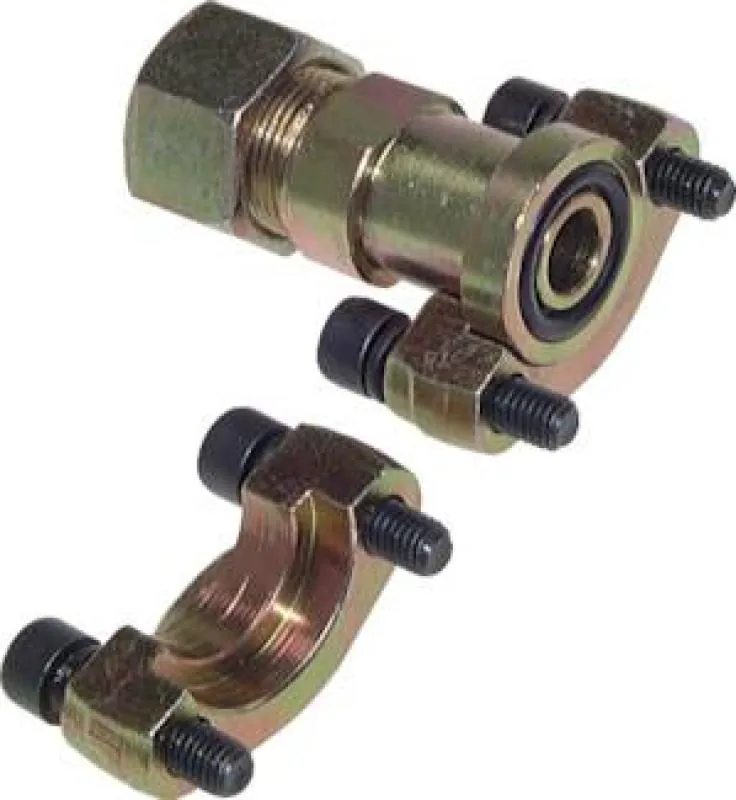

Gerade Flanschverschraubungen mit geteiltem SAE-Flansch, alle Größen

Gerade Hydraulik-Flansche mit geteilten Halbschalen für sichere Montage

Diese gerade Flanschverschraubung mit geteilt geteiltem SAE-Flansch ist ein unverzichtbares Bauteil für die sichere Verbindung in der Hydraulik und im allgemeinen Maschinenbau. Sie dient vorrangig dazu, Rohrleitungen oder Schläuche direkt an Aggregate wie Hydraulikpumpen, Motoren oder Zylinder anzuschließen. Der geteilte Flansch (Halbschalen) ermöglicht eine einfache und schnelle Installation, selbst in beengten Einbausituationen, da die gesamte Baugruppe nicht demontiert werden muss.

Gefertigt aus hochwertigem Stahl und durch eine galvanische Verzinkung vor Korrosion geschützt, bietet diese Verschraubung eine extrem lange Lebensdauer. Die Abdichtung zur Komponente erfolgt über einen präzise sitzenden O-Ring (NBR-Dichtung), während die Rohrseite über die bewährte Schneidring-Verschraubung nach ISO 8434-1 fixiert wird. Dies garantiert eine leckagefreie Performance bei Betriebsdrücken von bis zu 3000 PSI (ca. 206 bar) in der Standardbaureihe (Code 61) oder 6000 PSI (ca. 400 bar) in der Schwerbaureihe (Code 62).

Technische Kernmerkmale:

• Produkttyp: Gerade Flanschverschraubung mit geteiltem SAE-Flansch (Halbschalen).

• Material: Hochfester Stahl, galvanisch verzinkt für optimalen Korrosionsschutz. Optional in Edelstahl 1.4571 erhältlich.

• Dichtungsart: O-Ring-Abdichtung flanschseitig, Schneidringverbindung rohrseitig.

• Druckbereich: Verfügbar in 3000 PSI (ISO 6162-1, Code 61) und 6000 PSI (ISO 6162-2, Code 62) Baureihen.

• Anschlussmaße: Entsprechend genormter Lochkreise und Rohraußendurchmesser.

• Lieferumfang: Inklusive Flanschhälften, Überwurfmutter, Schneidring, O-Ring (NBR) und metrischem Schraubensatz.

Vorteile und technische Highlights:

• Einfache Installation: Die geteilten Halbschalen ermöglichen eine schnelle Montage und Demontage ohne Verschieben der Hauptleitung.

• Höchste Druckfestigkeit: Speziell entwickelt für die hohen Anforderungen der Hochdruckhydraulik in Industrie und Landwirtschaft.

• Sichere Abdichtung: Die Kombination aus O-Ring und Schneidring nach ISO 6162 sorgt für maximale Dichtheit.

• Industriestandard: Genormt nach ISO 6162-1/2 (SAE J518 Code 61/62) für weltweite Kompatibilität.

Wählen Sie im Dropdown die passende Größe Ihrer geraden Flanschverschraubung aus, um eine stabile, druckfeste und langlebige SAE-Flanschverbindung in Ihrem System zu realisieren.

Werkstoffe:
Körper: Stahl verzinkt, Dichtung: NBR

Lieferumfang:
Flansch mit Halbschalen, Überwurfmutter, Schneidring, O-Ring und metrischem Schraubensatz
