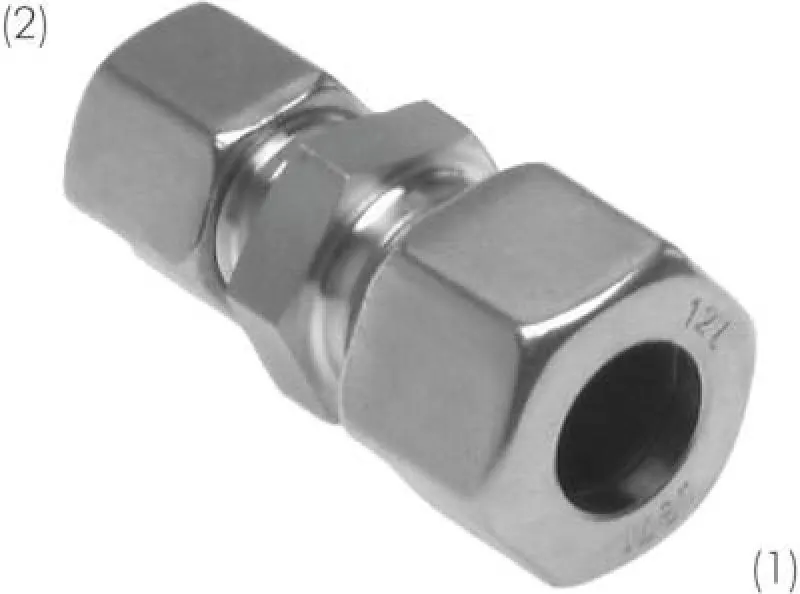

Gerade-Schneidringreduzierverschraubung Edelstahl NC alle Größen

Vibrationsfeste Reduzierung für Pneumatik, Hydraulik, Druckluft & Industriebedarf – Edelstahl V4A – bis 400 bar – inkl. NC-Klemmring

Die Gerade-Schneidringreduzierverschraubung ermöglicht den direkten, leckagefreien Übergang von einem größeren auf ein kleineres Rohraußendurchmesser-Maß innerhalb eines Systems. Das Prinzip der NC-Verschraubung basiert auf einer elastischen Verkeilung anstelle eines tiefen Einschneidens. Der NC-Klemmring dichtet über Flächenpressung ab und gewährleistet somit eine absolut gasdichte und vakuumtaugliche Verbindung, die besonders vibrationsfest ist und sich nicht lockert.

Gefertigt aus dem hochwertigen Werkstoff Edelstahl-1.4571 (auch bekannt als V4A), hält diese Reduzierung aggressiven Medien und hohen Temperaturbereichen stand. Sie ist für Druckstufen von bis zu 400-bar ausgelegt und bietet maximale Ausfallsicherheit in der Hydraulik, Pneumatik und im anspruchsvollen Industriebedarf. Das Material bietet langlebigen Korrosionsschutz für das Handwerk und die Prozesstechnik.

• Medienbeständigkeit: Ideal für aggressive Umgebungen dank Edelstahl-1.4571 (V4A).

• Vielseitigkeit: Ermöglicht den einfachen und sicheren Anschluss unterschiedlicher Rohrdurchmesser.

• Sicherheitsstandard: Absolut gasdicht und vakuumtauglich durch den NC-Klemmring.

• Anwendungsbereiche: Unverzichtbar in der Pneumatik, Hydraulik und im Anlagenbau.

Anwendungstipp: Achten Sie bei der Montage darauf, das Rohr vor dem Einführen in die Verschraubung sorgfältig zu entgraten, um eine optimale Dichtfläche zu gewährleisten.

Sicherheitshinweis: Nicht für die Verwendung mit weichen Kunststoffschläuchen ohne entsprechende Stützhülsen geeignet.

Diese hochwertige Reduzierverschraubung für Heizung-&-Sanitär sowie industrielle Anwendungen können Sie jetzt hier direkt online bestellen.

Typ Edelstahl und NC-Verschraubung

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Hinweise zu NC-Klemmringverschraubungen

Vorteile:
• Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). • Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. • Kann beliebig oft gelöst und wieder verschraubt werden. • NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. • Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
