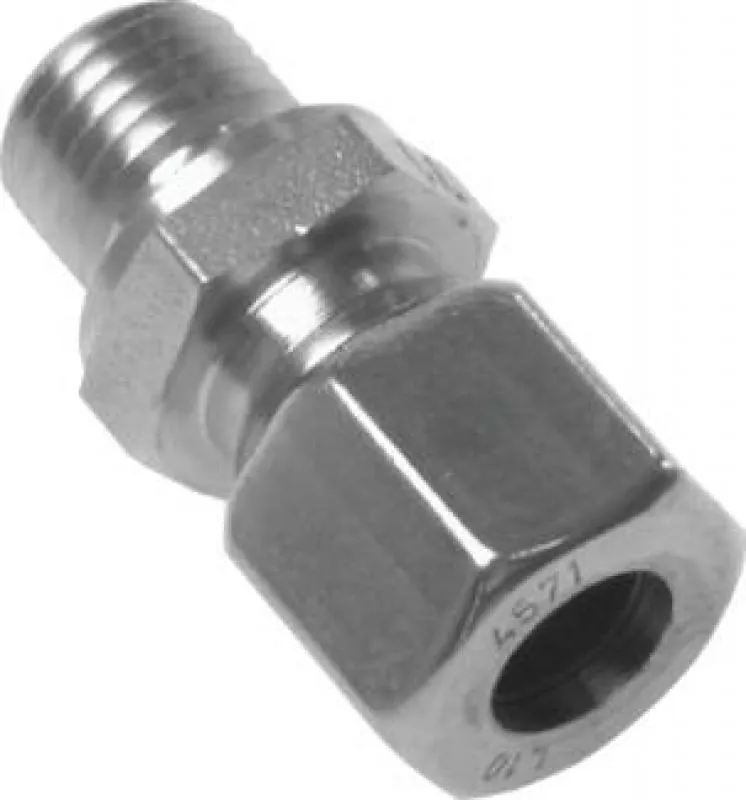

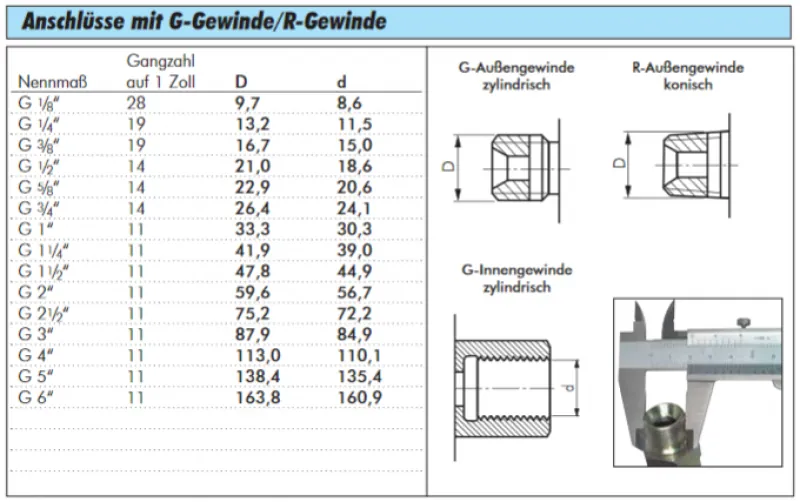

Gerade Schneidringverschraubung G-Gewinde Edelstahl 1.4571 mit Elastomerdichtung – alle Größen

Gas- und vakuumdichte Rohrverbindung für Hydraulik, Pneumatik und Prozessmedien nach DIN EN ISO 8434-1

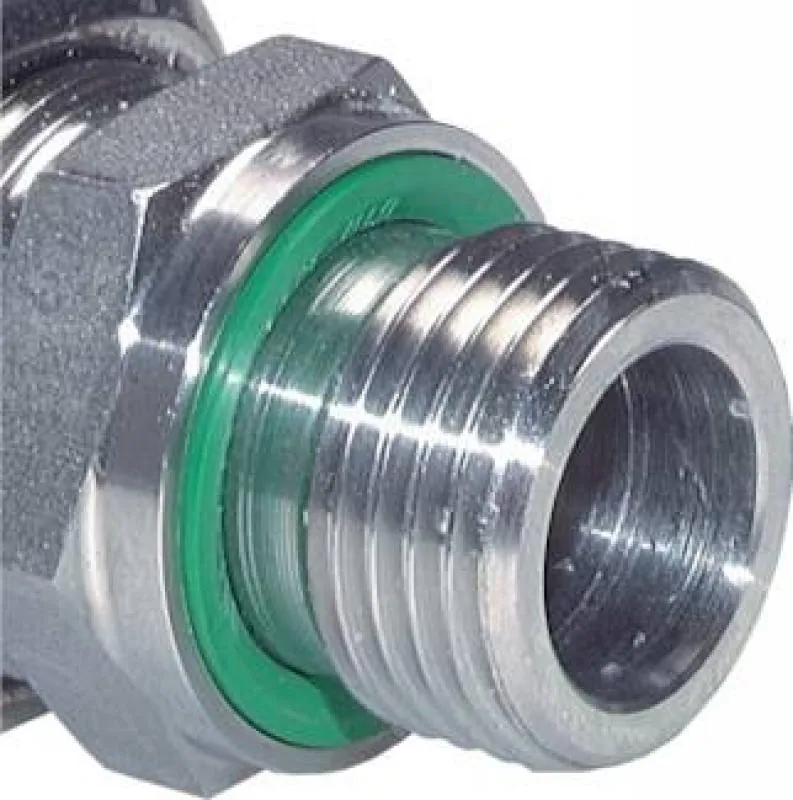

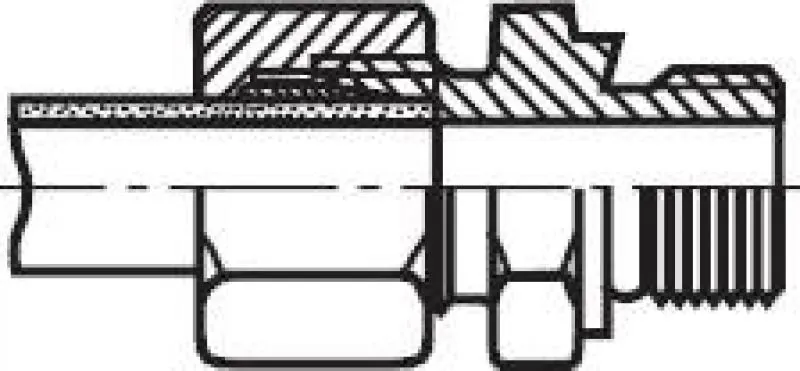

Diese geraden Schneidringverschraubungen mit zylindrischem G-Rohrgewinde bieten eine überragende Dichtheit, selbst bei gasförmigen Medien oder im anspruchsvollen Vakuumbereich. Das System nach DIN EN ISO 8434-1 wird als einsatzbereites Komplettset inklusive Überwurfmutter und Schneidring geliefert. Durch die Kombination des Schneidringprinzips mit einer zusätzlichen Elastomerdichtung (FKM/Viton®) im Konus wird eine absolute Leckagesicherheit erzielt, die weit über rein metallische Systeme hinausgeht – perfekt für sensible Anwendungen in der Hydraulik, bei denen Druckspitzen auftreten, oder in der Pneumatik, wo Gasverluste und Leckagen vermieden werden müssen.

Gefertigt aus hochwertigem, titan-stabilisiertem Edelstahl 1.4571 (V4A), zeichnet sich diese Verschraubung durch eine exzellente Korrosionsbeständigkeit aus. Dies macht sie zur ersten Wahl für den Einsatz in aggressiven Umgebungen der chemischen Industrie oder im Offshore-Bereich. Die integrierte FKM-Dichtung ermöglicht einen Einsatz in einem Temperaturbereich von -20°C bis +200°C und hält Betriebsdrücken von bis zu 400 bar stand. Dank der metallischen Stützwirkung und der chemischen Beständigkeit der Elastomere deckt dieses Bauteil alle Anforderungen von der einfachen Druckluftverteilung bis hin zu aggressiven Prozessmedien im Anlagenbau ab.

• Vollständiges Montage-Set: Lieferung erfolgt inklusive passender Überwurfmutter, Schneidring und Elastomerdichtung für die direkte Installation.

• Maximale Medienresistenz: Der Werkstoff Edelstahl 1.4571 schützt sicher gegen Lochfraß, aggressive Medien und Korrosion in der Prozessindustrie.

• Absolute Gasdichtheit: Die zusätzliche FKM-Dichtung im Konus garantiert 100% Dichtigkeit bei Gasen, Luft und im Vakuum.

• Vielseitige Einsatzgebiete: Optimiert für Hochdruck-Hydraulik, industrielle Druckluftverteilung und den anspruchsvollen Apparatebau.

Anwendungstipp: Für eine dauerhaft leckagefreie Abdichtung des G-Gewindes empfehlen wir die Verwendung eines passenden Dichtrings (z.B. FKM oder Kupfer). Um Kaltverschweißungen am Edelstahlgewinde zu vermeiden, nutzen Sie bei der Montage eine hochwertige [Montagepaste für Edelstahlverschraubungen] für die Gewindegänge.

Sichern Sie die Zuverlässigkeit Ihrer Systeme mit zertifizierter Industriequalität. Ob für die Übertragung hoher Kräfte in der Hydraulik oder die sichere Luftführung in der Pneumatik – diese Schneidringverschraubungen aus Edelstahl 1.4571 bieten die notwendige Prozesssicherheit. Wählen Sie jetzt die passende Rohrdimension sowie die Baureihe aus und profitieren Sie von einer schnellen Lieferung für Ihr nächstes Projekt – hier direkt bestellen und die Systemintegrität nachhaltig sichern.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
