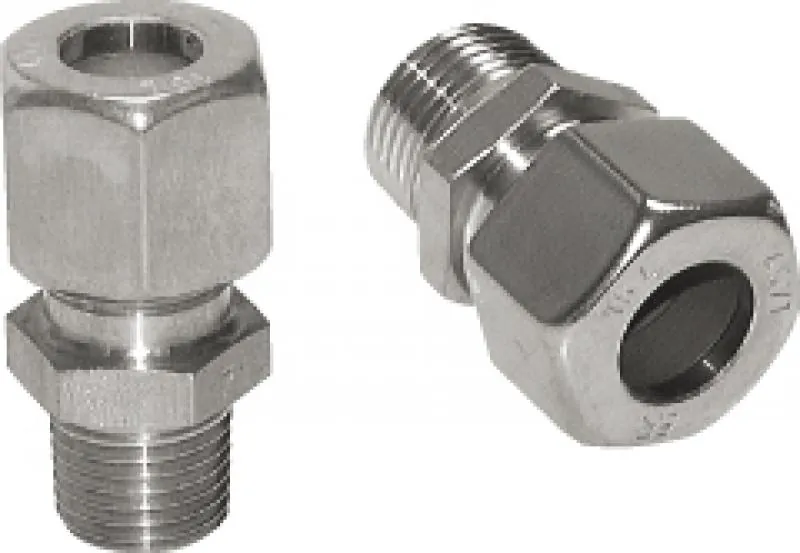

Gerade Schneidringverschraubung Edelstahl 1.4571 R-Gewinde Klemmring (NC) – alle Größen

Druckfeste Rohrverbindung für Hydraulik, Pneumatik und Industrie nach DIN EN ISO 8434-1 inklusive Mutter und Schneidring

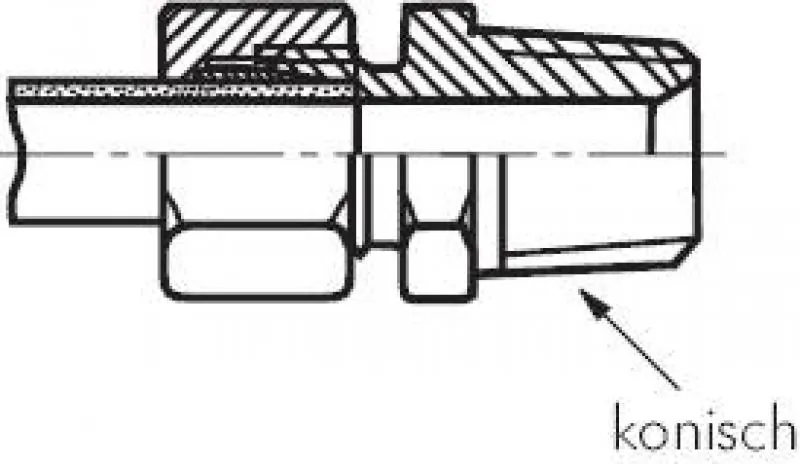

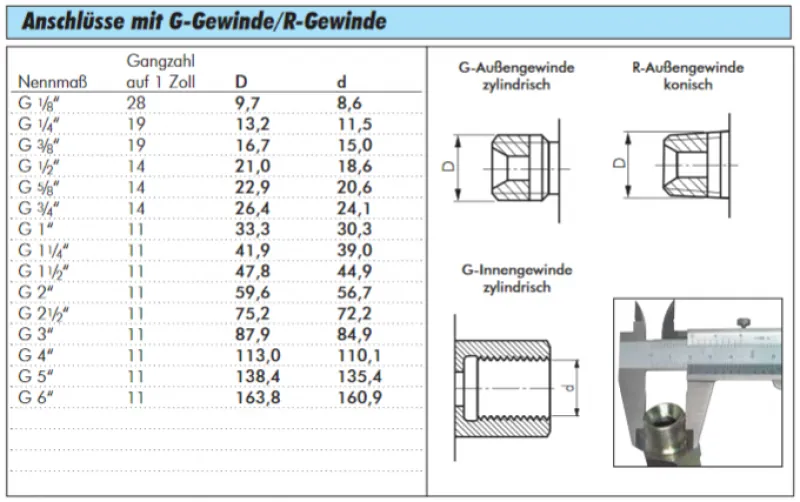

Diese geraden Schneidringverschraubungen mit konischem R-Rohrgewinde bieten eine dauerhaft dichte und mechanisch hoch belastbare Verbindung von metrischen Präzisionsrohren in der Fluidtechnik. Das System nach DIN EN ISO 8434-1 (ehemals DIN 2353), in der hochwertigen Edelstahl-Ausführung auch als NC-Verschraubung bekannt, wird als einsatzbereites Komplettset inklusive Überwurfmutter und Schneidring geliefert. Die Abdichtung des R-Gewindes (gemäß EN 10226-1 / ISO 7-1) erfolgt im Gewindegang, was eine einfache und robuste Montage in der chemischen Industrie sowie im Industriebedarf ermöglicht.

Gefertigt aus hochwertigem, titan-stabilisiertem Edelstahl 1.4571 (V4A), zeichnet sich diese Verschraubung durch eine überragende Korrosionsbeständigkeit aus. Dies macht sie zur ersten Wahl für den Einsatz in aggressiven Umgebungen der chemischen Industrie, der Pharmazie oder im Offshore-Bereich. Je nach gewählter Baureihe (L für die leichte Serie oder S für die schwere Hochdruck-Serie) sind Betriebsdrücke bis zu 400 bar realisierbar. Die rein metallische Rohrverbindung ist zudem temperaturunabhängig und deckt alle Anforderungen ab – von der Standard-Pneumatik bis hin zu thermisch anspruchsvollen Prozessleitungen im Anlagenbau.

• Vollständiges Montage-Set: Lieferung erfolgt inklusive passender Überwurfmutter und Schneidring für die direkte Installation in Ihren Anlagen.

• Maximale Medienresistenz: Der Werkstoff Edelstahl 1.4571 bietet sicheren Schutz gegen Lochfraß und aggressive Prozessmedien.

• Vielseitige Einsatzgebiete: Optimiert für Hochdruck-Hydraulik, industrielle Druckluftverteilung und den anspruchsvollen Apparatebau.

• Normkonformes R-Gewinde: Konisches Rohrgewinde für sichere Abdichtung im Gewindegang, ideal für die Integration in robuste Industrieanwendungen.

Anwendungstipp: Für eine absolut sichere und leckagefreie Abdichtung des konischen R-Gewindes ist die Verwendung eines zugelassenen Dichtmittels entscheidend. Wir empfehlen die Verwendung von [PTFE-Dichtband für Edelstahlgewinde] oder einem flüssigen, chemikalienbeständigen Dichtmittel wie Loctite 567, das speziell für Edelstahlfittings optimal ist.

Sichern Sie die Zuverlässigkeit Ihrer Systeme mit zertifizierter Industriequalität. Ob für die Übertragung hoher Kräfte in der Hydraulik oder die sichere Luftführung in der Pneumatik – diese Schneidringverschraubungen aus Edelstahl 1.4571 bieten die notwendige Prozesssicherheit. Wählen Sie jetzt die passende Rohrdimension sowie die Baureihe aus und profitieren Sie von einer schnellen Lieferung für Ihr nächstes Projekt – hier direkt bestellen und die Systemintegrität nachhaltig sichern.

Typ NC-Verschraubung

Werkstoffe:

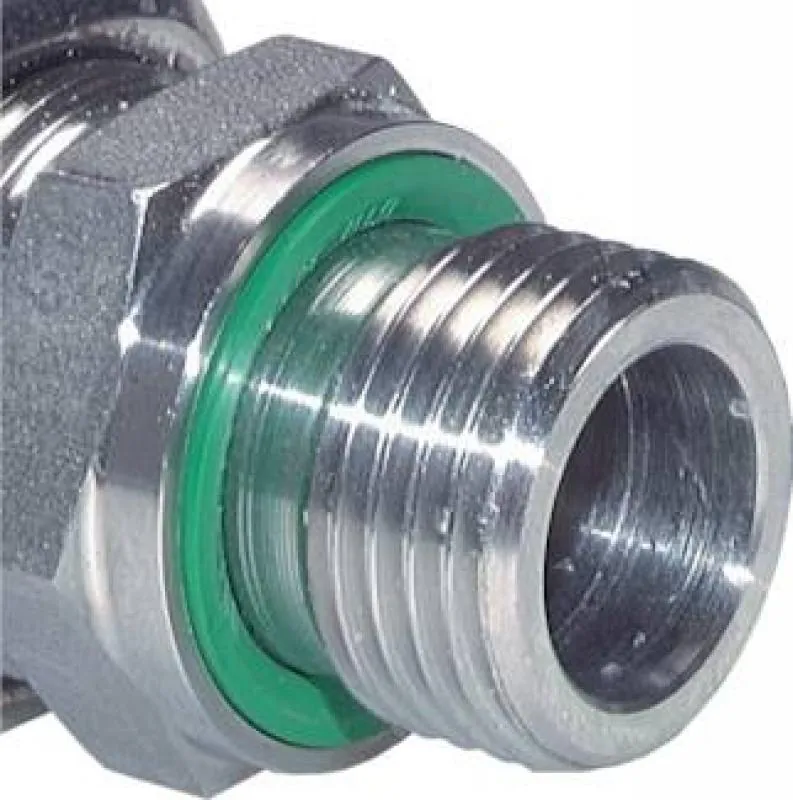

Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Hinweise zu NC-Klemmringverschraubungen

Vorteile:
• Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). • Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. • Kann beliebig oft gelöst und wieder verschraubt werden. • NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. • Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
