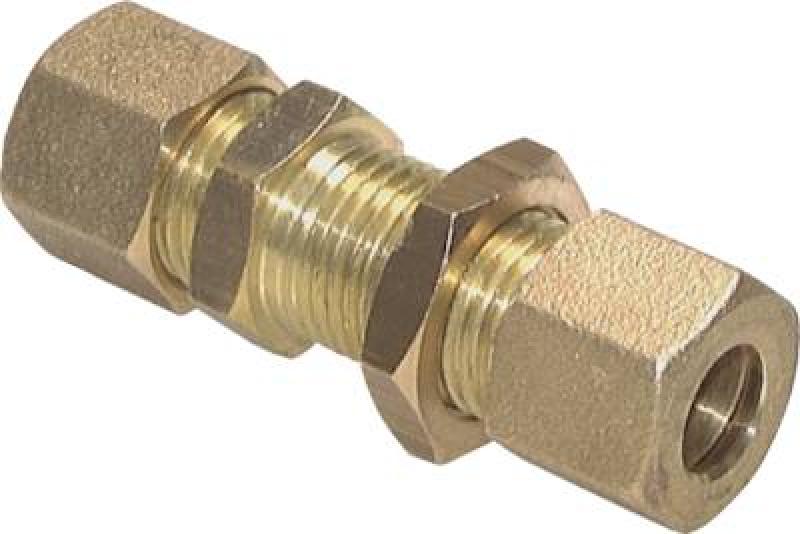

Gerade Schott-Klemmringverschraubungen für Rohr-Außendurchmesser – alle Größen

Dauerhaft dichte Schottverschraubungen für Wand- und Plattendurchführungen in Industrie & Handwerk

Gerade Schott-Klemmringverschraubungen sind spezialisierte Verbindungselemente, die dort zum Einsatz kommen, wo Rohrleitungen sicher und absolut dicht durch Gehäusewände, Schaltschränke oder Schottbleche geführt werden müssen. Sie sind unverzichtbar in B2B- und B2C-Systemen im Maschinenbau, der Hydraulik, Pneumatik und in der Anlagentechnik, wo eine zuverlässige Trennung von Medien oder Räumen erforderlich ist. Diese Komponenten gewährleisten eine sichere Leitungsführung, selbst bei hohem Druck und starken Vibrationen.

Gefertigt aus hochwertigen, korrosionsbeständigen Materialien, garantieren diese Verschraubungen maximale Langlebigkeit und Betriebssicherheit. Der entscheidende Vorteil liegt in der effizienten Klemmringtechnologie auf beiden Seiten, die eine schnelle, lösbare Verbindung ohne aufwendiges Schweißen oder Löten ermöglicht. Die integrierte Schottmutter sorgt für eine einfache und robuste Montage durch die Wandöffnung, was sie zur ersten Wahl für effizienten Industriebedarf und anspruchsvolle Installationen macht.

Vorteile auf einen Blick (Bullet Points)

• Sichere Wanddurchführung: Ermöglicht die dichte und robuste Durchführung von Rohrleitungen durch Platten und Wände.

• Doppelte Klemmringdichtung: Zuverlässige Abdichtung auf beiden Seiten der Schottwand bei Druckluft, Öl oder Wasser.

• Vibrationssicherer Halt: Konzipiert für den sicheren Betrieb unter dynamischen Bedingungen in der Industrie.

• Einfache Montage: Schnelle Installation mittels Schottmutterprinzip, keine Schweißarbeiten nötig.

• Korrosionsgeschützt: Hochwertige Materialien für den Einsatz in feuchten oder aggressiven Umgebungen.

Anwendungstipp
Stellen Sie vor der Montage sicher, dass die Bohrung in der Wand oder Platte den exakten Durchmesser hat und gratfrei ist, um eine optimale Anlagefläche für die Dichtungen zu gewährleisten. Achten Sie beim Anziehen der Schottmutter und der Überwurfmuttern auf die korrekten Drehmomente, um die maximale Dichtheit und Haltekraft zu erreichen.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Messing

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
