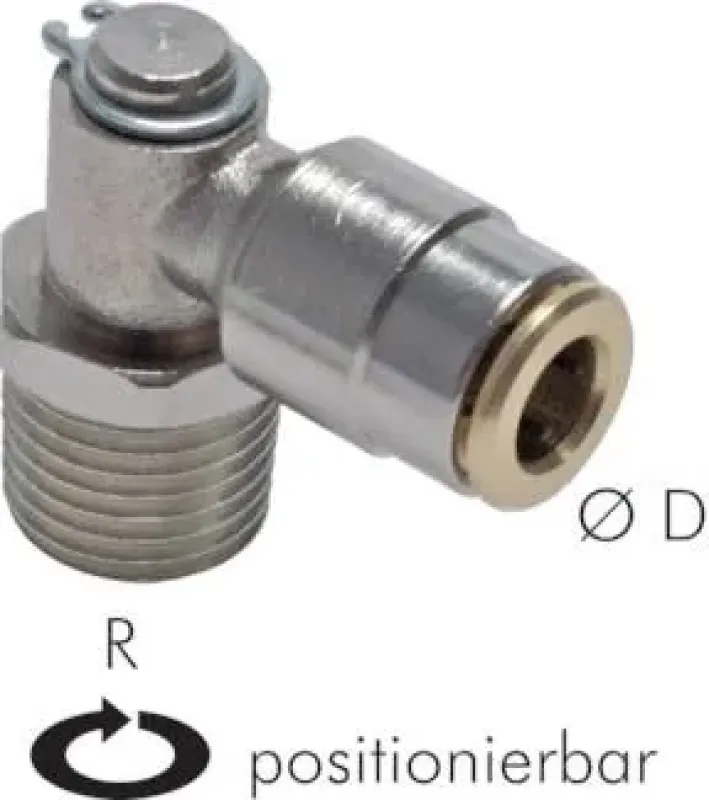

IQS Hochdruck-Winkelsteckverschraubung HD positionierbar alle Größen

Flexible 90°-Push-In-Verbindung für Pneumatik, Hydraulik, Druckluft & Industriebedarf – Messing vernickelt – bis 80 bar – HD-Serie

Die IQS-Hochdruck-Winkelsteckverschraubung der HD-Baureihe (High Density) ist die spezialisierte Lösung für platzsparende und dennoch hochbelastbare 90°-Rohrführungen, die flexibel positionierbar sein müssen. Im Gegensatz zur feststehenden Variante ermöglicht dieses Modell eine stufenlose Ausrichtung des Rohrabgangs vor der endgültigen Fixierung durch Anziehen des Sechskantschlüssels. Dies vereinfacht die Installation in komplexen Bauräumen erheblich. Die HD-Serie ist für Drücke bis zu 80-bar konzipiert und schließt damit die Lücke zur Niederdruck-Hydraulik. Das bewährte Push-In-System mit Edelstahl-Haltekralle garantiert eine schnelle, werkzeuglose Montage, während eine optimierte FKM-Dichtung (Viton) höchste Leckagefreiheit auch bei Ölen und höheren Temperaturen gewährleistet.

Gefertigt aus robustem Messing-vernickelt, bietet dieser Steckverbinder maximale mechanische Festigkeit und exzellenten Korrosionsschutz. Er ist ideal für den Industriebedarf, den Maschinenbau und die Instandhaltung von Anlagen, die mit Hydrauliköl oder aggressiveren Medien betrieben werden. Die HD-Baureihe überzeugt durch Betriebssicherheit und Zuverlässigkeit in der Druckluft-Technik (für erhöhte Sicherheitsfaktoren) sowie im Bereich Heizung-&-Sanitär, wo Temperaturschwankungen und Chemikalienbeständigkeit gefordert sind.

• Flexibel Positionierbar: Der Rohrabgang ist stufenlos um 360° ausrichtbar und ermöglicht eine einfache Installation.

• Hochdruckfest: Speziell für Drücke bis zu 80-bar konzipiert, weit über dem Standard der Pneumatik.

• Medienbeständig: Dank FKM-Dichtung ideal für Öle, Kraftstoffe und eine Vielzahl chemischer Fluide.

• Schnellmontage: Einfaches Einstecken und Lösen des Schlauchs ohne Spezialwerkzeug für schnelle Wartungen.

Anwendungstipp: Für eine einwandfreie Funktion muss der Schlauch (z. B. PA- oder PU-Schlauch) exakt rechtwinklig gekappt sein. Die FKM-Dichtung ist für einen Temperaturbereich von ca. -20°C bis +200°C geeignet. Das Gewinde (z.B. G 1/4") dichtet planseitig ab; ein O-Ring ist nicht immer enthalten und muss ggf. separat bestellt werden.

Sicherheitshinweis: Dieses System ist für Niederdruck-Hydraulik konzipiert und nicht für extreme Hochdruckanwendungen über 80 bar (wie z.B. 400 bar in der Schwerhydraulik) geeignet.

Diese hochfeste HD-Stecklösung für die professionelle Fluidtechnik jetzt hier direkt online bestellen.

Werkstoffe:
Körper: Messing vernickelt, Spannzange: Messing, Dichtung: NBR, Seegering: Stahl verzinkt

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
max. 150 bar

Anwendung:
Schmieranlagen

Medien:
Öle, Fette

Vorteile:
•ideal für Schmieranlagen, •Gewinde: M 6 x 1 bis R 1/4"

Achtung! Nur mit Hochdruck-Polyamidschläuchen einsetzbar!
