IQS Drosselrückschlagventile Standard – mit entsperrbarem Rückschlagventil – alle Größen

Einstellbare Drossel mit entsperrbarem Rückschlag für präzise Zylindersteuerung

Die IQS Drosselrückschlagventile Standard mit entsperrbarem Rückschlagventil bieten eine flexible Lösung für die kontrollierte Durchflussregelung in pneumatischen Systemen. Durch die integrierte Drosselfunktion wird der Volumenstrom in eine Richtung exakt geregelt, während die Gegenrichtung durch das Rückschlagventil freigegeben wird. Bei Bedarf kann der Rückschlag durch die Entsperrfunktion vollständig geöffnet werden, um eine freie Strömung in beiden Richtungen zu ermöglichen.

Diese Bauform eignet sich besonders für Pneumatikzylinder und Steuerungsanwendungen, bei denen ein temporäres Öffnen des Rückschlagsystems notwendig ist, zum Beispiel für Wartung, Abgleich oder spezielle Betriebszustände.

Gefertigt aus vernickeltem Messing mit robusten NBR-Dichtungen, sind die Ventile für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Gewindegrößen: G1/8, G1/4, G3/8, G1/2 (BSPP zylindrisch)

• Betriebsdruck: bis 20 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einstellart: Drossel in einer Richtung

• Funktion: Rückschlag ventilsperrbar / entsperrbar für flexible Strömungsführung

Sicherheitshinweis:
Die Installation darf nur im drucklosen System erfolgen. Die Durchflussrichtung muss eingehalten werden. Die Entsperrfunktion darf nur betätigt werden, wenn das System drucklos ist, um Schäden oder unkontrollierte Bewegungen zu vermeiden.

Optimieren Sie jetzt die Steuerung Ihrer Pneumatikzylinder mit diesen flexibel einstellbaren Drosselrückschlagventilen.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtungen: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
0 - 10 bar

Funktion:

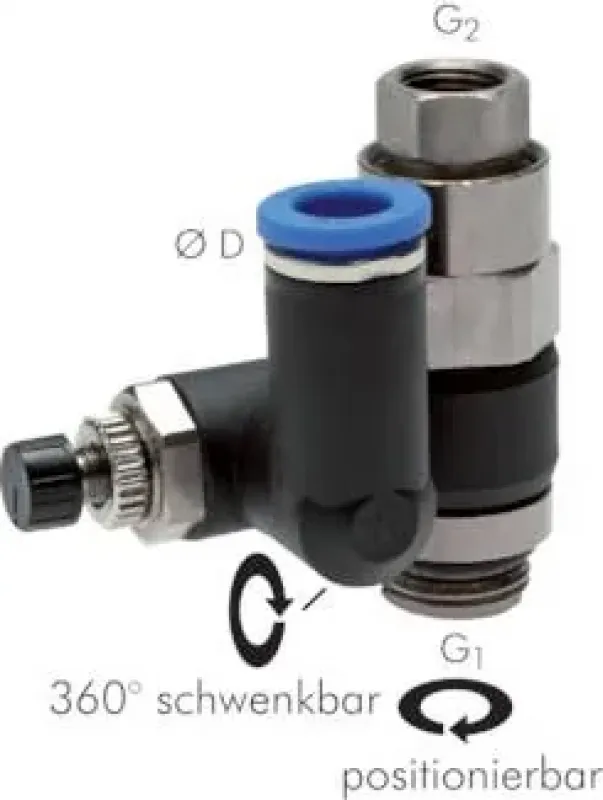

Diese Funktionsverschraubung vereint die Funktion eines abluftregelnden Drosselrückschlagventils mit der eines pneumatisch entsperrbaren Rückschlagventils. Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eingesetzt werden. Liegt an dem Innengewinde ein Steuersignal an, wirkt die Abluftdrosselung vom Außengewinde zum Schlauch. Liegt kein Steuersignal an dem Innengewinde an, sperrt das Ventil den Durchfluss vom Außengewinde zum Schlauch (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Schlauch zum Außengewinde (zum Antrieb hin) wird durch das Ventil nicht gesteuert und ist immer (egal ob ein Signal anliegt oder nicht) möglich.

Vorteile:
•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich, •Schlauch- und Gewindeanschluss frei positionierbar, dadurch maximale Flexibilität bei der Verschlauchung
