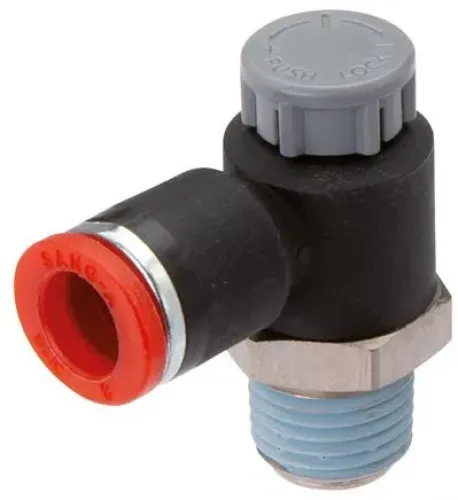

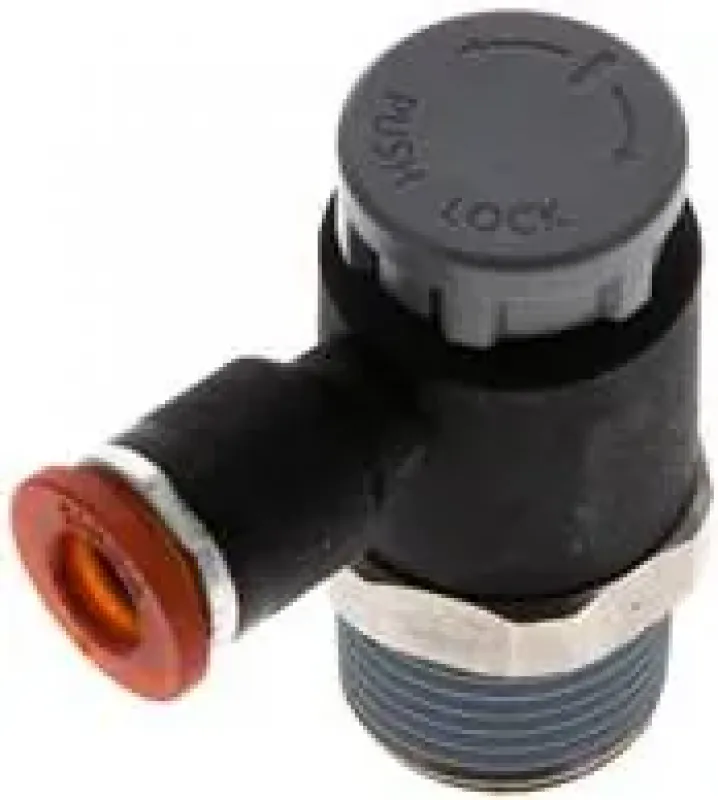

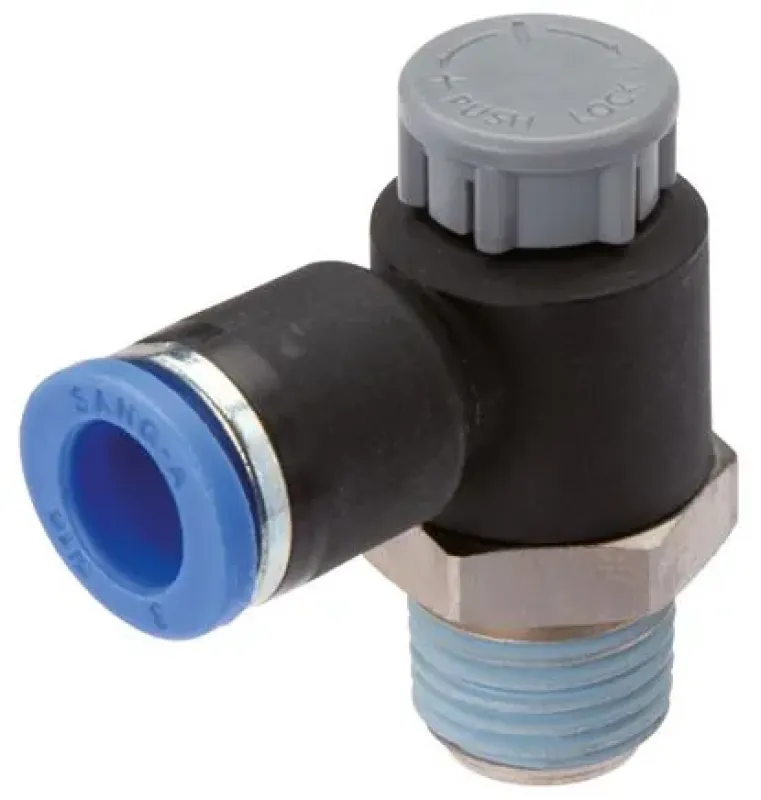

IQS Kompakt-Drosselrückschlagventile konisch – alle Größen

Regulierung der Zylindergeschwindigkeit durch kompakte Abluftdrosselung mit konischem Gewinde

Dieses Drosselrückschlagventil der Baureihe IQS ist für die Steuerung der Geschwindigkeit in pneumatischen Systemen konzipiert. Die Besonderheit liegt im konischen Gewinde, das beim Einschrauben eine hohe Dichtheit ohne zusätzliche Dichtringe gewährleistet. Das Ventil drosselt die Abluft in eine Richtung, während der Durchfluss in die Gegenrichtung ungedrosselt bleibt.

Das Gehäuse besteht aus Kunststoff und vernickeltem Messing, was einen guten Schutz vor Korrosion bietet. Dank der integrierten Steckverbindung lassen sich Schläuche schnell und sicher montieren. Die Serie ist für einen Betriebsdruck von bis zu 10 bar ausgelegt und deckt alle gängigen Anschlussgrößen von M5 bis G1/2 ab.

Sicherheitshinweis: Achten Sie bei der Installation auf die markierte Durchflussrichtung am Gehäuse. Das Gewinde sollte mit dem passenden Drehmoment angezogen werden, um Beschädigungen am Bauteil zu vermeiden.

Optimieren Sie Ihre Anlagen mit unseren kompakten Drosselrückschlagventilen für eine dauerhaft dichte und präzise Steuerung.

Funktionsprinzip:

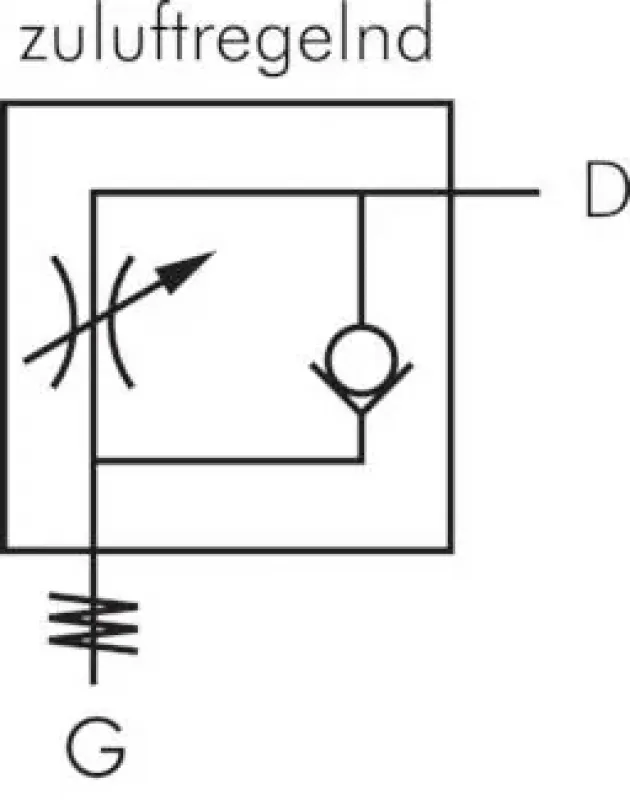

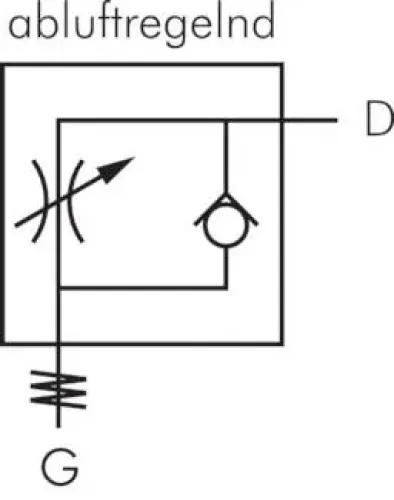

Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Vorteile:
•besonders kompakte Bauform (ca. 30% geringere Bauhöhe verglichen mit Standard-Drosselrückschlagventilen),
•einfache Verstellung ohne Werkzeug möglich,
•nach Verstellung einfach durch Drücken der Kappe arretierbar

Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
