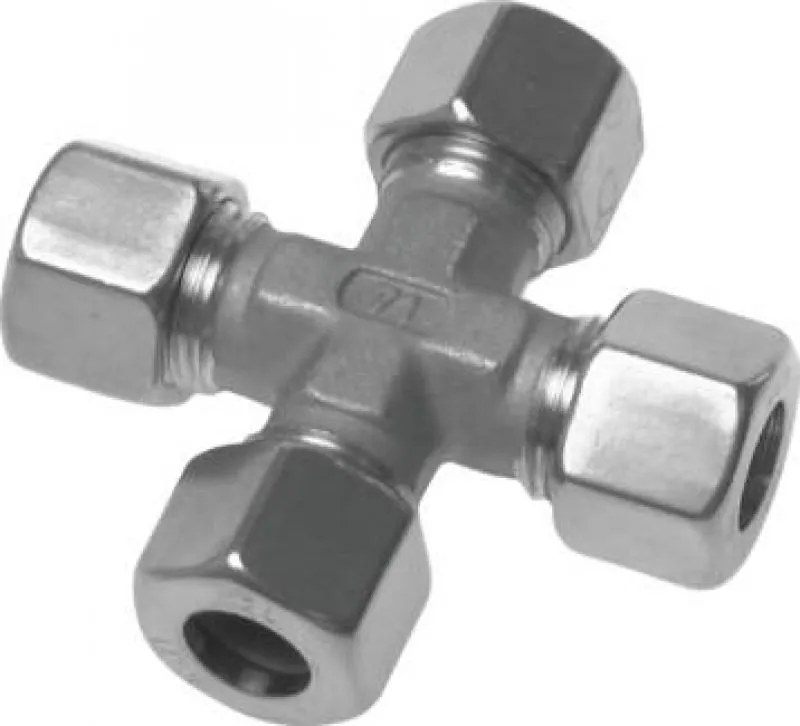

Kreuz-Schneidringverschraubung, Edelstahl 1.4571, alle Größen

Robuste Rohrverzweigung für Hydraulik, Prozesstechnik & Anlagenbau – Edelstahl V4A – bis 400 bar – inkl. Schneidring

Die Kreuz-Schneidringverschraubung nach DIN-2353 (ISO 8434-1) ist die Standardlösung, um nahtlose Rohre sicher an vier verschiedenen Punkten zu verzweigen oder zusammenzuführen. Das bewährte Prinzip der Schneidringverschraubung erzeugt durch das definierte Einschneiden des Rings in das Rohr eine hochfeste, form- und kraftschlüssige Verbindung. Diese ist absolut flüssigkeitsdicht und gasdicht, ausgelegt für höchste Drücke in der Fluidtechnik.

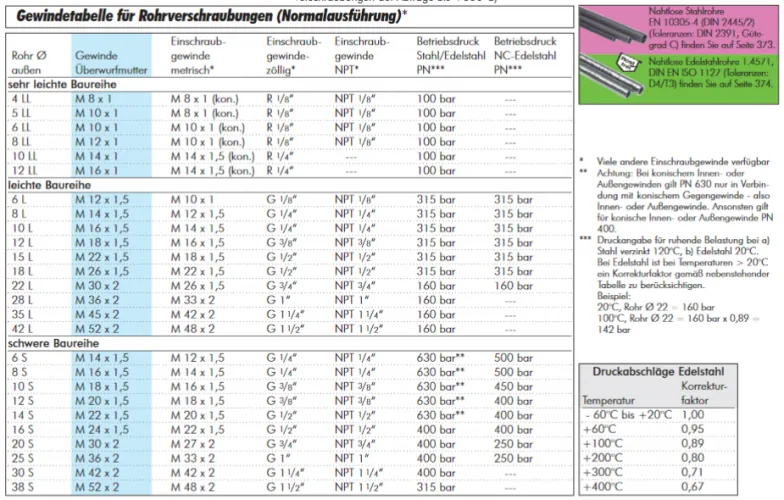

Gefertigt aus dem Werkstoff Edelstahl-1.4571 (auch als V4A oder AISI 316Ti bekannt), bietet diese Komponente herausragende Beständigkeit gegen Korrosion, selbst in aggressiven Medien im chemischen-Apparate-&-Anlagenbau und in der Offshore-Technik. Die Druckstufen erreichen in der leichten Baureihe (L) bis zu 315-bar (abhängig vom Rohrdurchmesser) und in der schweren Baureihe (S) bis zu 630-bar, was eine maximale Ausfallsicherheit in der Hochdruck-Hydraulik und anspruchsvollem Industriebedarf garantiert. Die zulässigen Betriebstemperaturen liegen bei bis zu +400-°C.

• Medienbeständigkeit: Unempfindlich gegenüber einer Vielzahl aggressiver Fluide dank Edelstahl-1.4571 (V4A).

• Druckstabilität: Ausgelegt für extreme Belastungen in Hydraulik- und Pneumatik-Systemen bis 630-bar (Baureihe S).

• Normkonformität: Gefertigt nach DIN-2353 (ISO 8434-1) für globale Einsatzfähigkeit im Maschinenbau.

• Vielseitigkeit: Unverzichtbar in der Prozesstechnik, im Schiffsbau und der Mess-&-Regeltechnik.

Anwendungstipp: Für eine einwandfreie Funktion ist die exakte Vormontage entscheidend. Beachten Sie die spezifischen Montageanleitungen des Herstellers; für die Vormontage wird die Verwendung eines Montagestutzens empfohlen.

Sicherheitshinweis: Die Vormontage des Schneidrings in das Rohr erfordert Sorgfalt; eine unsachgemäße Montage kann die Druckbeständigkeit der Verbindung beeinträchtigen.

Diese robuste Kreuz-Lösung für Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen

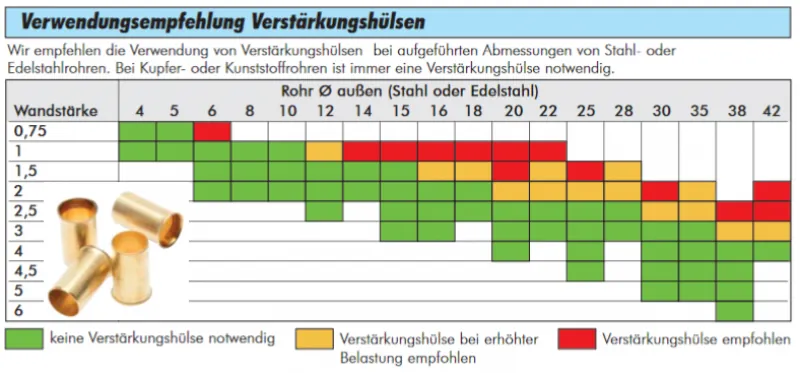

1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.

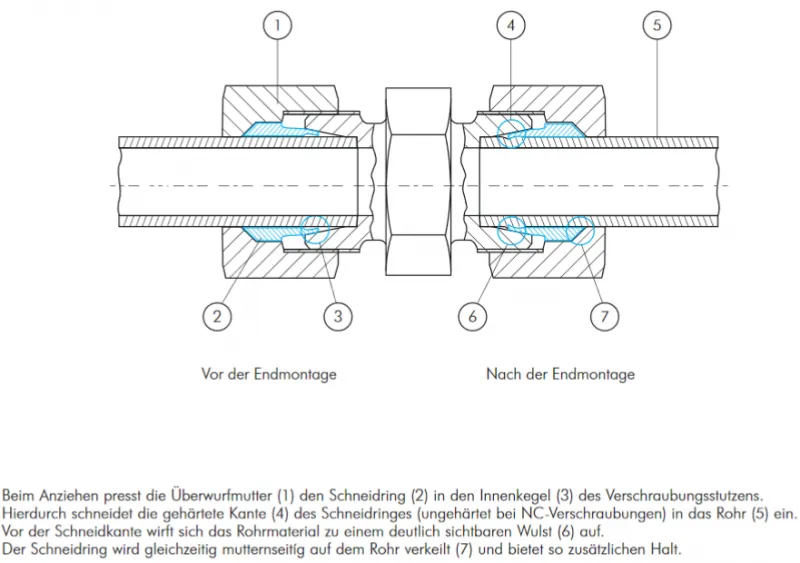

5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
