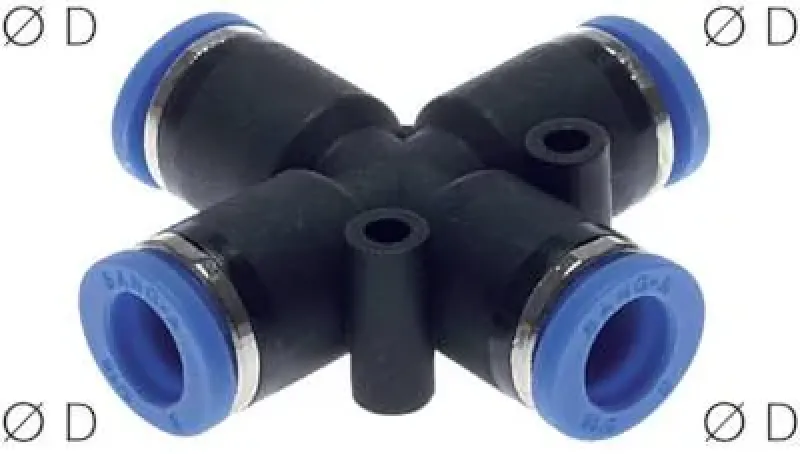

IQS Kreuzsteckverbindungen Standard – alle Größen

Kompakte 4-fach-Verteiler für effiziente Pneumatik- und Druckluftanlagen

Die IQS Kreuzsteckverbindungen Standard bieten eine zuverlässige Möglichkeit, einen Eingang auf vier Abgänge gleichzeitig zu verteilen. Sie sind ideal für industrielle Pneumatikanwendungen, Steuer- und Antriebssysteme oder kompakte Verteilersysteme, bei denen mehrere Verbraucher zentral und platzsparend versorgt werden müssen.

Dank der integrierten Stecktechnik lassen sich die Schläuche werkzeuglos und sicher montieren, während die robuste Bauweise für dauerhafte Dichtigkeit und hohe Betriebssicherheit sorgt. Die Kreuzform reduziert den Platzbedarf und ermöglicht eine saubere Leitungsführung, selbst in komplexen Anlagen.

Gefertigt aus vernickeltem Messing, PA66-Kunststoffkörper und NBR-Dichtungen, sind die Kreuzsteckverbindungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen konzipiert.

Typische technische Eigenschaften (Industriestandard):

• Bauform: Kreuzsteckverbindung, Standard

• Anschluss: 4x Ausgang (Stecksystem)

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: je nach Ausführung (R- oder G-Gewinde)

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: industrielle Pneumatikanlagen, Automatisierungs- und Fertigungssysteme

Sicherheitshinweis:
Montage nur bei drucklosem System. Schläuche korrekt einstecken und vor Inbetriebnahme auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie effiziente, zuverlässige 4-Abgang-Verzweigungen für Ihre Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
