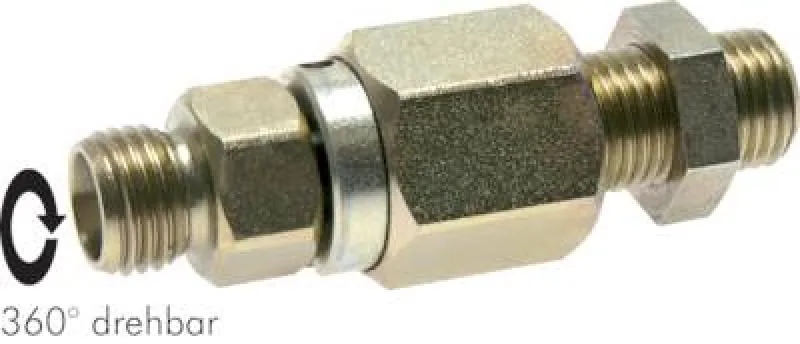

Kugelgeführte Schottdrehverschraubung mit Schneidringanschluss, Stahl verzinkt, alle Größen

Rotationsfähige Wanddurchführung für Hydraulikrohre – Kugelgeführt nach ISO 8434-1

Unsere kugelgeführten Schottdrehverschraubungen aus verzinktem Stahl sind die ideale technische Lösung für die normgerechte Durchführung von Hydraulikleitungen durch Gehäusewände, Montageplatten oder Schaltschränke. Durch die integrierte Kugellagerung ermöglicht dieses Bauteil eine reibungsarme 360°-Rotation auf der Rohrseite des Schneidringanschlusses – selbst unter vollem Betriebsdruck.

Diese Technik verhindert effektiv das Verdrillen (Torsion) von angeschlossenen Schlauchleitungen bei beweglichen Komponenten und erhöht die Betriebssicherheit Ihrer Anlage signifikant. Die Verschraubungen entsprechen der Norm ISO 8434-1 (DIN 2353) und sind für die leichte (L) sowie schwere Serie (S) verfügbar. Die hochwertige galvanische Verzinkung sorgt für einen exzellenten Korrosionsschutz im industriellen Alltag.

Wir führen alle gängigen metrischen Rohraußendurchmesser direkt ab Lager, inklusive der notwendigen Kontermutter für die Schottmontage. Setzen Sie auf kugelgeführte Präzision für eine leckagefreie und bewegliche Verbindung in Ihrer Hochdruckhydraulik.

Benötigen Sie eine robuste, rotierende Wanddurchführung für Ihr Hydrauliksystem? Wählen Sie jetzt die passende Größe und Serie aus und bestellen Sie Ihre Schottdrehverschraubungen für eine schnelle Lieferung ab Lager!

Verwendung:
Einsatz zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenbauteilen oder Kränen. Für Schwenkbewegungen bis max. 20 U/min., keine ununterbrochene Drehbewegung.

Werkstoffe:
Körper: Stahl verzinkt, Dichtungen: NBR

Medien:
Hydrauliköl oder geölte Druckluft

Temperaturbereich:
-20°C bis +90°C
