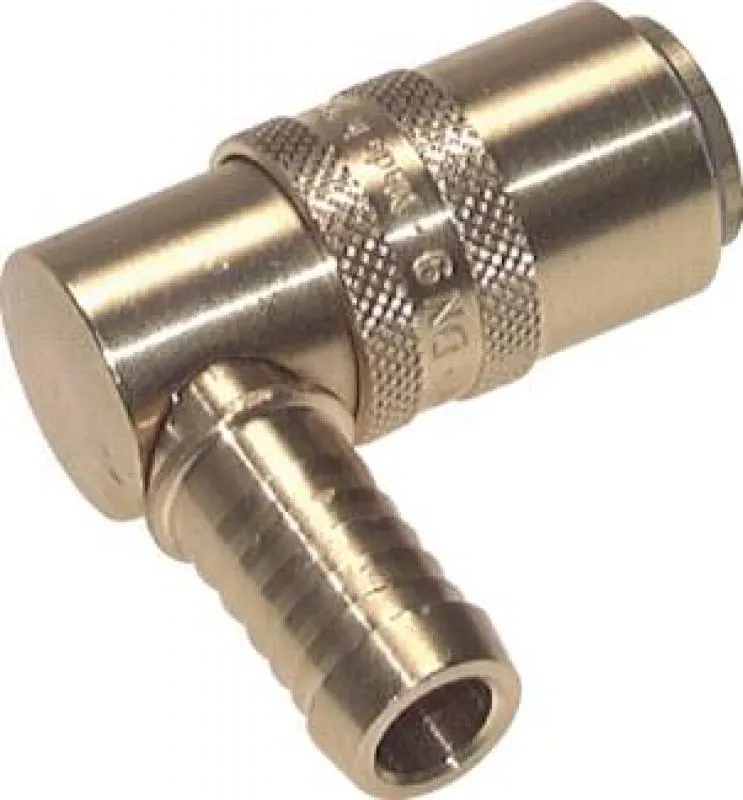

Temperierkupplungsdosen 90° Winkel Schlauchtülle DN9 13mm Zapfen OHNE ENTRIEGELUNG GSP® Messing alle Größen

Sichere 90 Grad Winkel-Temperierkupplungsdose aus Messing DN9 ohne Entriegelungsmechanismus

Stellen Sie die Sicherheit Ihrer Temperiersysteme in der Kunststoffindustrie und im Formenbau mit unseren speziellen 90 Grad Winkel-Temperierkupplungsdosen sicher. Dieses Modell der Marke GSP® verfügt über eine Schlauchtülle mit 13mm Zapfen (Nennweite DN9) und ist bewusst OHNE Entriegelungsmechanismus konzipiert. Die 90 Grad Abwinkelung ermöglicht eine optimierte Schlauchführung bei beengten Platzverhältnissen und verhindert ein versehentliches Entkuppeln während des Betriebs, was maximale Prozesssicherheit bei der Durchleitung von Kühlwasser oder Temperieröl bietet.

Gefertigt aus robustem und langlebigem Messing bieten diese Kupplungsdosen eine ausgezeichnete Korrosionsbeständigkeit. Die bewusste Entscheidung gegen eine automatische Entriegelung dient als wichtiges Sicherheitsmerkmal, um Manipulationen oder ein unbeabsichtigtes Trennen der Verbindung auszuschließen. Unsere Temperierkomponenten sind für hohe thermische Belastungen ausgelegt und gewährleisten eine dauerhafte Dichtheit in Ihren Produktionsanlagen.

• Prozesssicherheit: Die Ausführung OHNE Entriegelung schützt effektiv vor versehentlichem Trennen im Betrieb

• 90 Grad Winkel: Optimierte Bauform für ideale Schlauchführung bei engen Platzverhältnissen und direkter Umlenkung

• Nennweite DN9: Industriestandard für effiziente Durchflussmengen in der Temperiertechnik

• Präzise Schlauchtülle: Passgenau für Schläuche mit 13mm Innendurchmesser zur sicheren Medienführung

• Industrie-Material: Hochwertiges Messing für maximale Standzeiten und Schutz vor Korrosion

Für eine absolut leckagefreie Montage am Schlauch empfehlen wir die Verwendung von hochwertigen Einohrklemmen oder passenden Schlauchschellen. Diese Temperierkupplungsdosen garantieren eine langlebige Funktion Ihrer Kühlsysteme und leisten einen wichtigen Beitrag zur Arbeitssicherheit an der Maschine.

Werkstoffe:
Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)

Temperaturbereich:
-20°C bis max. +160°C

Betriebsdruck:
0 - 15 bar

Einsatzbereich:
für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)

Zur leichteren Unterscheidung der Messingkupplungen:

Kupplungsdose:

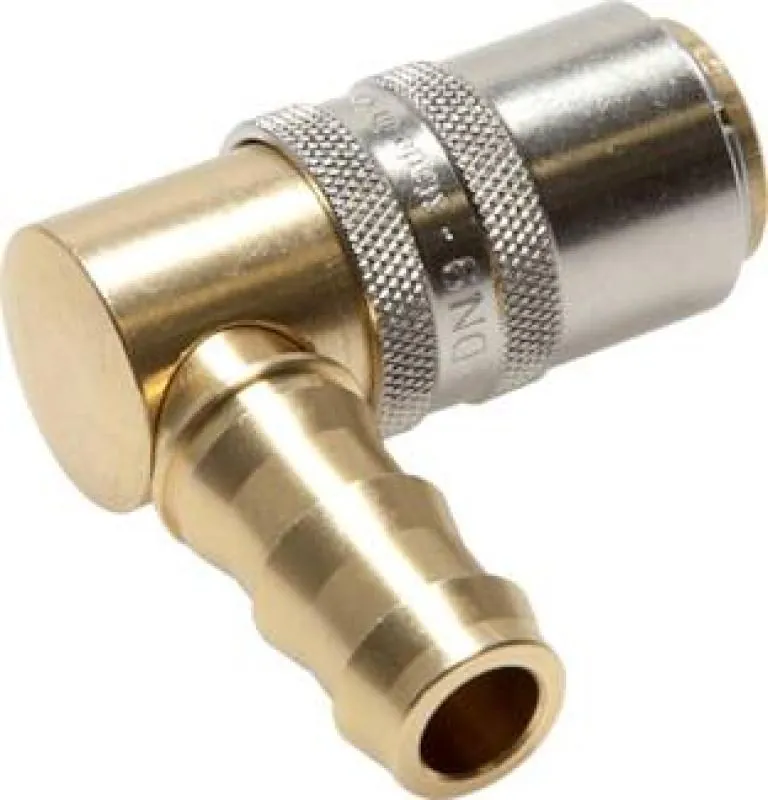

Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne Ventil

Kupplungsstecker:
Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges Gewinde

Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose ohne Ventil OV mit Kupplungsstecker ohne Ventil, Kupplungsdose mit Ventil BA mit Kupplungsstecker mit und ohne Ventil

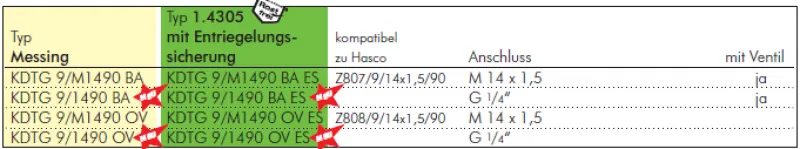

Kompatibel zu**:
Hasco (Z8 .../13 ...)
