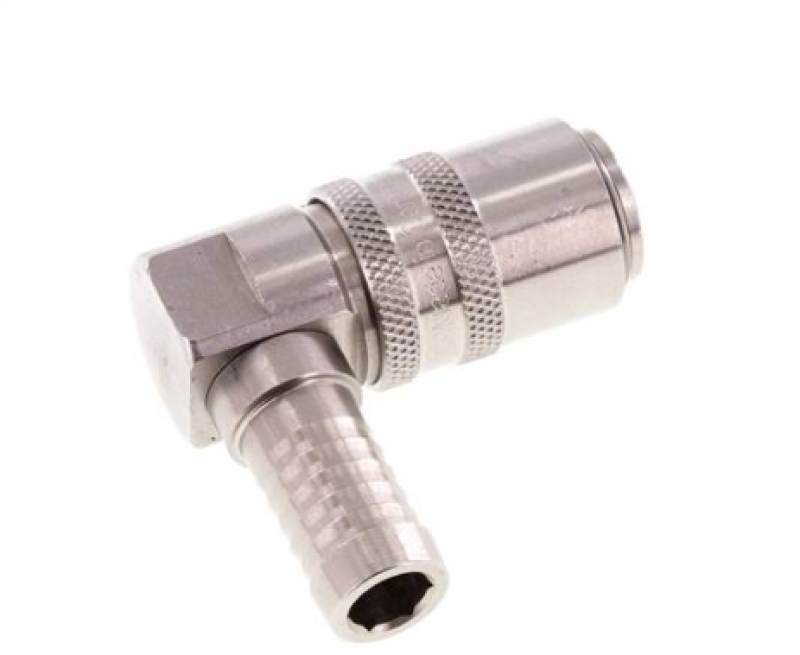

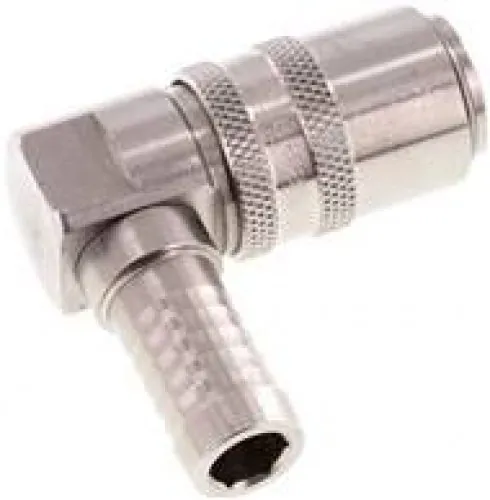

Temperierkupplungsdosen 90° Winkel Schlauchtülle DN9 13mm Zapfen MIT ENTRIEGELUNG GSP® Edelstahl 1.4305 alle Größen

Premium 90 Grad Winkel-Temperierkupplungsdose aus Edelstahl 1.4305 DN9 mit Entriegelungsmechanismus

Optimieren Sie die Effizienz und den Bedienkomfort Ihrer Temperiersysteme in der Lebensmitteltechnik Chemieindustrie und im Werkzeugbau mit unseren hochwertigen 90 Grad Winkel-Temperierkupplungsdosen aus Edelstahl. Dieses Modell der Marke GSP® ist mit einer Schlauchtülle für 13mm Zapfen (Nennweite DN9) ausgestattet und bietet durch die 90 Grad Abwinkelung eine ideale Schlauchführung auch bei beengten Platzverhältnissen. Der integrierte Entriegelungsmechanismus ermöglicht ein schnelles und unkompliziertes Trennen der Schlauchverbindung bei Werkzeugwechseln oder Wartungsarbeiten.

Gefertigt aus rostfreiem Edelstahl 1.4305 bieten diese Kupplungsdosen eine überragende Korrosionsbeständigkeit im Vergleich zu Messing. Die einfache Handhabung durch den Entriegelungsknopf macht sie zum Standard in vielen Hygienebereichen und Industrien. Unsere Temperierkomponenten sind für hohe thermische und chemische Belastungen ausgelegt und gewährleisten eine dauerhafte Dichtheit in Ihren Produktionsanlagen.

• Höchste Korrosionsbeständigkeit: Gefertigt aus Edelstahl 1.4305 ideal für aggressive Medien und Hygienebereiche

• Hoher Bedienkomfort: Mit Entriegelungsmechanismus für schnelles und einfaches Trennen der Verbindung

• 90 Grad Winkel: Optimierte Bauform für ideale Schlauchführung bei engen Platzverhältnissen und direkter Umlenkung

• Nennweite DN9: Industriestandard für effiziente Durchflussmengen in der Temperiertechnik

• Präzise Schlauchtülle: Passgenau für Schläuche mit 13mm Innendurchmesser zur sicheren Medienführung

Für eine absolut leckagefreie Montage am Schlauch empfehlen wir die Verwendung von hochwertigen Einohrklemmen oder passenden Schlauchschellen aus Edelstahl. Diese Temperierkupplungsdosen garantieren eine langlebige Funktion Ihrer Kühlsysteme und erfüllen höchste Anforderungen an Materialbeständigkeit und Hygiene.

Werkstoffe:
Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)

Temperaturbereich:
-20°C bis max. +160°C

Betriebsdruck:
0 - 15 bar

Einsatzbereich:
für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)

Zur leichteren Unterscheidung der Messingkupplungen:

Kupplungsdose:
Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne Ventil

Kupplungsstecker:
Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges Gewinde

Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose ohne Ventil OV mit Kupplungsstecker ohne Ventil, Kupplungsdose mit Ventil BA mit Kupplungsstecker mit und ohne Ventil

Kompatibel zu**:
Hasco (Z8 .../13 ...)
