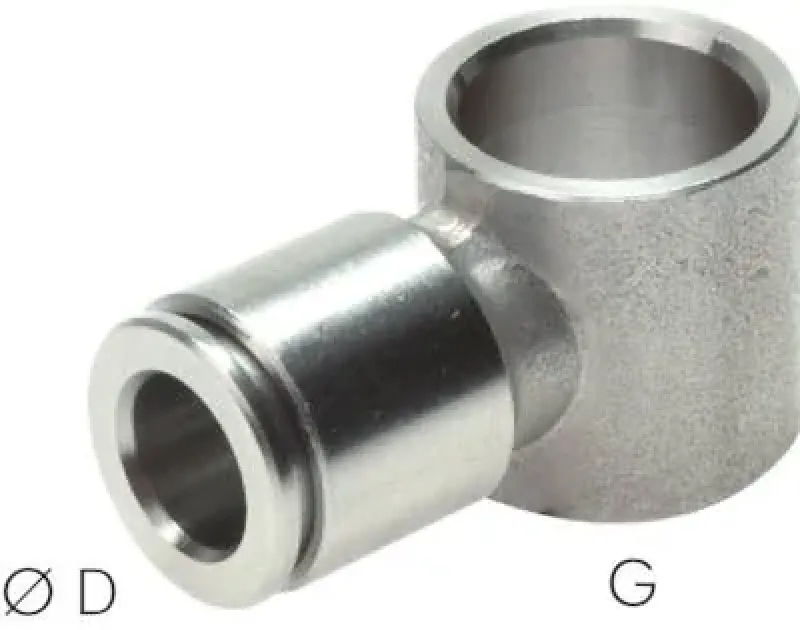

IQS L-Ringstücke, Steckanschluss, Edelstahl, alle Größen

Korrosionsbeständiges Winkel-Ringstück für Hohlschrauben – Gefertigt aus Edelstahl 1.4404 mit FKM-Dichtung – Für aggressive Medien & hohe Hygieneansprüche

Die IQS L-Ringstücke aus Edelstahl sind spezialisierte Steckanschlüsse, die in Kombination mit Hohlschrauben (oft separat erhältlich) eine flexible 90°-Umlenkung von Schlauchleitungen direkt an der Verschraubungsstelle ermöglichen. Gefertigt aus hochwertigem, rostfreiem Edelstahl 1.4404 (AISI 316L), sind diese Bauteile die erste Wahl für Anwendungen, bei denen höchste Korrosionsbeständigkeit und Hygiene gefordert sind, wie in der Lebensmittel- und chemischen Industrie.

Das Funktionsprinzip im Inneren des Ringstücks basiert auf einer integrierten Edelstahl-Haltekralle, die den Schlauch sicher fixiert. Die Abdichtung erfolgt über einen hochwertigen FKM-Dichtring (Viton), der im Gegensatz zu Standard-NBR-Dichtungen eine deutlich bessere Beständigkeit gegenüber Chemikalien und höheren Temperaturen bietet (ca. -20°C bis +150°C, je nach Durchmesser). Die Kombination dieser Materialien ermöglicht einen sicheren Betriebsdruck von -0,95 bar bis zu 15 bar, was den Einsatz in anspruchsvollen Pneumatik- und Flüssigkeitssystemen gewährleistet.

• Höchste Korrosionsbeständigkeit: Vollständig aus Edelstahl 1.4404 gefertigt, ideal für aggressive Umgebungen und Salzwasser.

• Hygienisch & FDA-Konform: Glatte Oberflächen und chemikalienresistente FKM-Dichtungen erfüllen strenge Hygienevorschriften und sind leicht zu reinigen.

• Flexible Montage: Wird in Kombination mit einer Hohlschraube montiert, wodurch eine präzise Ausrichtung des Schlauchausgangs nach der Installation möglich ist.

• Temperatur- & Druckbeständig: Sicherer Einsatz im Bereich von -0,95 bar bis 15 bar und hohen Temperaturen durch FKM-Dichtung.

Anwendungstipp: L-Ringstücke benötigen eine separate Hohlschraube zur Befestigung am Bauteil. Achten Sie auf die korrekte Auswahl der Hohlschraube mit passendem Gewinde (z.B. G 1/4" oder G 3/8") und der entsprechenden Bohrung. Schieben Sie den Schlauch anschließend bis zum Anschlag in das L-Ringstück, um die Dichtwirkung zu aktivieren.

Sicherheitshinweis: Prüfen Sie vor dem Einsatz die chemische Verträglichkeit des Mediums mit Edelstahl 1.4404 und FKM. Nicht für extrem abrasive Medien verwenden, die die inneren Dichtflächen beschädigen könnten.

Diese professionelle Edelstahl-Stecklösung für flexible und korrosionsbeständige 90°-Schlauchführungen jetzt hier direkt online bestellen.

Werkstoffe:
Körper und Lösering: 1.4404, Dichtungen: FKM (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)

Betriebsdruck:
-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)

Medien:
Druckluft, ungefährliche Gase und Flüssigkeiten
