IQS Winkel-Steckverschraubung Kompaktbauform – zylindrisches Gewinde MSV – alle Größen 4mm bis 16mm

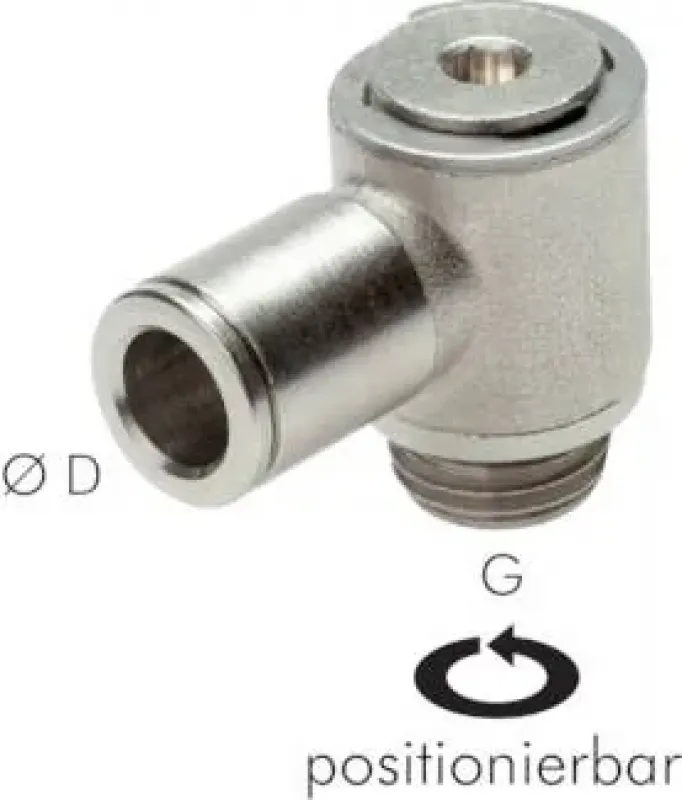

Extrem platzsparende 90°-Schlauchführung: Die kompakte IQS Winkelverschraubung

Diese IQS Winkel-Steckverschraubung der Serie MSV in Kompaktbauform ist die Lösung für Installationen mit minimalem Bauraum. Sie ermöglicht eine 90°-Schlauchführung bei gleichzeitig reduzierter Einbauhöhe. Das Gehäuse ist nach der Montage des zylindrischen Gewindes weiterhin drehbar, was die Installation in engen Umgebungen erheblich vereinfacht. Die Abdichtung erfolgt zuverlässig über den integrierten NBR O-Ring.

• Serie: IQS (Industrie-Qualität) / Bauform Winkel kompakt

• Features: Geringe Bauhöhe, Gehäuse 360 Grad drehbar

• Schlauch-Außen-Ø: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

• Gewinde: M5, G 1/8", G 1/4", G 3/8", G 1/2" (zylindrisch nach ISO 228-1)

• Material: Körper Messing vernickelt, Gehäuseteil aus PBT-Kunststoff

• Druckbereich: -0,95 bar bis 15 bar (Vakuumgeeignet)

Anwendungsbeispiele für IQS Winkel-Verschraubungen Kompakt

• Robotik: Platzsparende Montage an Roboterarmen oder in Werkzeugen mit beengten Verhältnissen.

• Schaltschrankbau: Optimale Nutzung des Platzes in kleinen Schaltschränken und Panels.

• Miniaturisierung: Einsatz in kleinen pneumatischen Zylindern und Baugruppen, wo jeder Millimeter zählt.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Trotz der kompakten Bauweise muss der Pneumatikschlauch bis zum spürbaren Anschlag in den Steckanschluss eingeführt werden. Achten Sie bei der Montage auf das korrekte Anzugsdrehmoment, um die Dichtigkeit des O-Rings zu gewährleisten und Beschädigungen am Gewinde zu vermeiden.

Nutzen Sie maximale Flexibilität auf minimalem Raum – wählen Sie jetzt oben die passende Kombination aus und bestellen Sie Ihre IQS Kompakt-Komponenten direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)

Betriebsdruck:
-0,98 bis 16 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Vorteile:
•große Produktvielzahl, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet

Vorteile:
•Montage und Demontage auch mit eingestecktem Schlauch möglich, •Montage erfolgt durch einen Innensechskantschlüssel von oben
