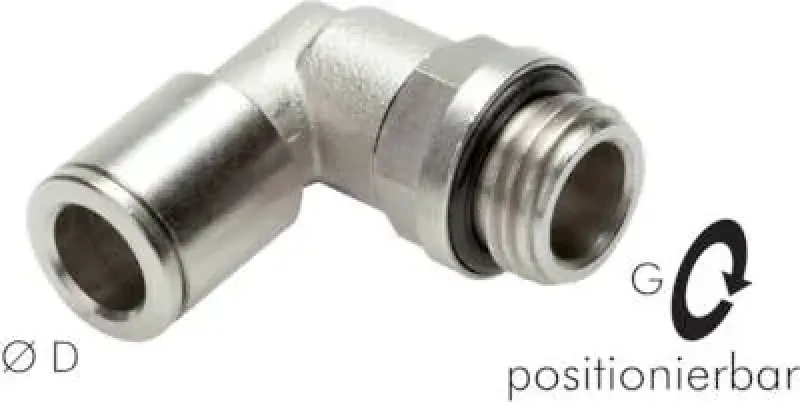

IQS Winkel-Steckverschraubung – zylindrisches Gewinde MSV – alle Größen 4mm bis 16mm

Platzsparende 90°-Schlauchführung mit drehbarer IQS MSV Winkelverschraubung

Die IQS Winkel-Steckverschraubung der Serie MSV ermöglicht eine platzsparende Schlauchführung im 90°-Winkel, ideal für beengte Einbausituationen in der Pneumatik. Dank der 360° drehbaren Bauform lässt sich der Schlauchabgang auch nach der Festmontage des zylindrischen Gewindes präzise ausrichten. Der integrierte NBR O-Ring dichtet zuverlässig auf der Planfläche ab.

• Serie: IQS (Industrie-Qualität) / Bauform Winkel 90°

• Features: Gehäuse nach der Montage 360 Grad drehbar

• Schlauch-Außen-Ø: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

• Gewinde: M5, G 1/8", G 1/4", G 3/8", G 1/2" (zylindrisch nach ISO 228-1)

• Material: Körper Messing vernickelt, Gehäuseteil aus PBT-Kunststoff

• Druckbereich: -0,95 bar bis 15 bar (Vakuumgeeignet)

Anwendungsbeispiele für IQS Winkel-Verschraubungen

• Pneumatikzylinder: Kompakter Anschluss direkt an den Luftanschlüssen bei geringem Bauraum.

• Schaltschrankbau: Geordnete Leitungsverlegung entlang von Profilen durch definierte 90°-Abgänge.

• Automatisierung: Schnelle Anbindung von Ventilinseln und Steuereinheiten in kompakten Anlagen.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Die Drehbarkeit der Verschraubung dient ausschließlich der einmaligen Ausrichtung bei der Montage. Achten Sie darauf, den Pneumatikschlauch bis zum spürbaren Anschlag in den Steckanschluss einzuführen, um eine Fehlfunktion der Haltekralle zu vermeiden. Prüfen Sie das Gewinde vor dem Festziehen auf Sauberkeit, damit der O-Ring eine leckagefreie Abdichtung gewährleistet.

Optimieren Sie Ihre pneumatische Installation durch maximale Flexibilität – wählen Sie jetzt oben die passende Kombination aus und bestellen Sie Ihre IQS Winkel-Komponenten direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)

Betriebsdruck:
-0,98 bis 16 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Vorteile:
•große Produktvielzahl, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
