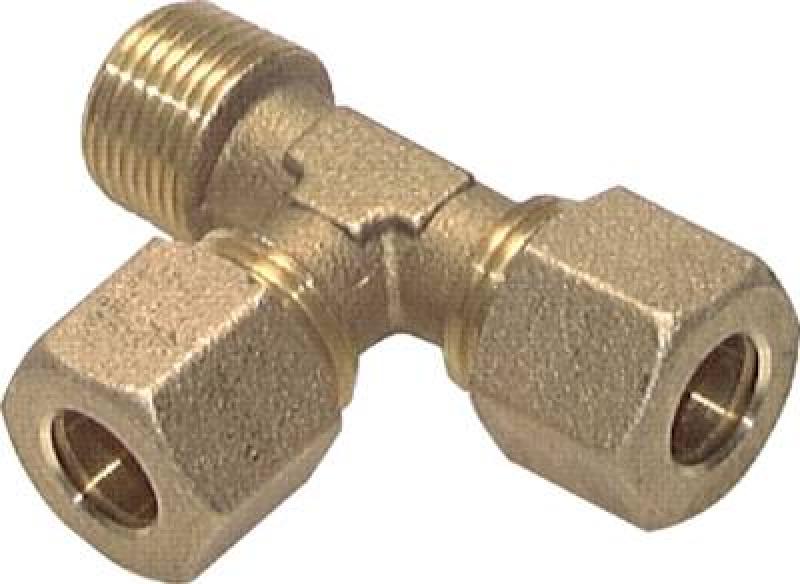

LE-Klemmring-Einschraubverschraubungen mit konischem Außengewinde – alle Größen

Robuste LE-Einschraubverschraubungen für sichere und dichte Industrie-Anschlüsse

LE-Klemmring-Einschraubverschraubungen mit konischem Außengewinde sind bewährte und zuverlässige Verbindungselemente, die in einer Vielzahl von B2B- und B2C-Anwendungen im Maschinenbau, der Hydraulik und Pneumatik eingesetzt werden. Diese Einschraubverschraubungen ermöglichen eine direkte Integration von Rohrleitungen in Bohrungen oder Aggregate und gewährleisten dank des konischen Gewindes eine besonders dichte und sichere Verbindung, selbst unter hohem Betriebsdruck und Vibrationen.

Gefertigt aus hochwertigen Materialien, garantieren diese Verschraubungen maximale Langlebigkeit und eine hohe chemische Beständigkeit. Der entscheidende Vorteil liegt in der effizienten Klemmringtechnologie, die eine schnelle, lösbare und vor allem leckagefreie Verbindung ohne aufwendiges Schweißen oder Löten ermöglicht. Dies macht sie zur ersten Wahl für effizienten Industriebedarf und schnelle Wartungsprozesse.

Vorteile auf einen Blick (Bullet Points)

• Sichere Abdichtung: Konisches Außengewinde für eine robuste und dichte Verbindung an der Einschraubstelle.

• Vibrationsfest: Konzipiert für den dauerhaften Einsatz in dynamischen Systemen und Maschinen.

• Einfache Montage: Schnelle Installation der Rohrleitungen mittels bewährtem Klemmringprinzip.

• Branchenübergreifend: Ideal für Öl-, Luft- und Wasserleitungen in der Haustechnik und Industrie.

• Lösbar & Wartbar: Erleichtert Inspektionen und Systemanpassungen ohne Beschädigung der Komponenten.

Anwendungstipp
Für eine absolut dichte und sichere Verbindung des konischen Außengewindes ist die Verwendung eines geeigneten Dichtmittels (z. B. PTFE-Band oder flüssige Gewindedichtung) unerlässlich. Achte bei der Montage auf die korrekte Einstecktiefe des Rohres in die Klemmringseite und das empfohlene Drehmoment beim Eindrehen, um maximale Haltekraft und Dichtigkeit zu gewährleisten.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Messing

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
