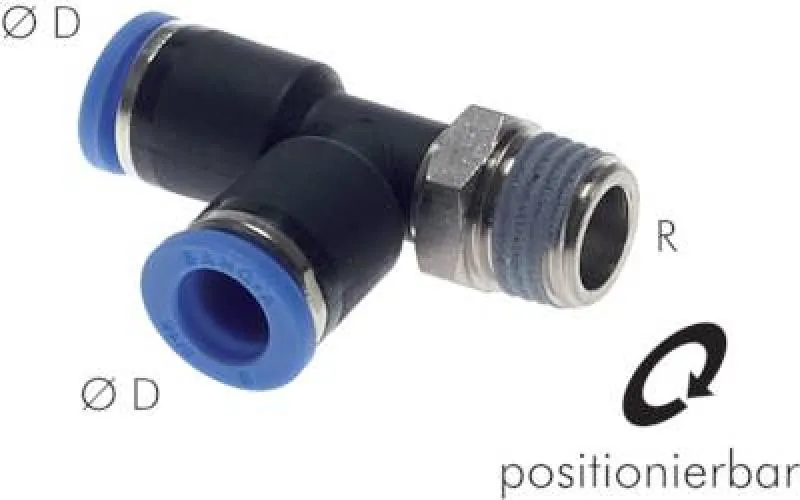

IQS LE-Steckverschraubungen Standard – alle Größen

LE-Steckverschraubung »Standard« für modulare Pneumatiksysteme

Die IQS LE-Steckverschraubungen Standard ermöglichen eine schnelle, werkzeuglose Verbindung von Pneumatik- oder Druckluftleitungen in kompakten Systemen. Sie eignen sich ideal für Maschinenbau, Automatisierung und industrielle Pneumatikapplikationen, bei denen flexible Schlauchanschlüsse mit hoher Dichtigkeit benötigt werden.

Dank der bewährten Stecktechnik lassen sich Schläuche einfach montieren und wieder lösen. Die robuste Bauweise sorgt für eine zuverlässige Abdichtung und dauerhafte Betriebssicherheit, auch bei häufigem Anschlusswechsel.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, sind die LE-Steckverschraubungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: LE-Steckverschraubung, Standard

• Anschluss: Schlauchanschluss (Stecksystem)

• Schlauch-Ø: 4 mm bis 12 mm (oder 5/32"–1/2")

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Schläuche korrekt einstecken und vor Inbetriebnahme auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie eine zuverlässige LE-Verbindung in Ihren Pneumatiksystemen.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
