Präzise Manometer-Anbindung für Industriebedarf, Hydraulik, Pneumatik, Druckluft & Heizung-Sanitär – Stahl-verzinkt – 400-bar

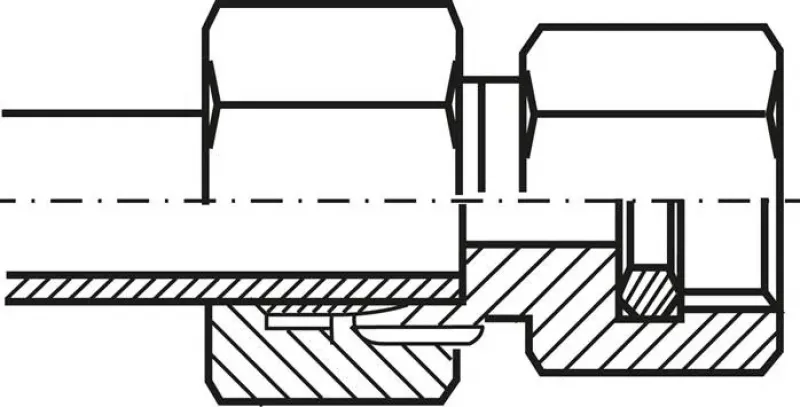

Diese Manometerverschraubung dient als präzise Anschlussverschraubung für Druckmessgeräte mit einem Schneidringanschluss für das Rohrleitungssystem. Sie basiert auf dem mechanischen Prinzip des 24°-Konus nach ISO-8434-1 an der Rohrseite. Bei der Montage schneidet sich der gehärtete Schneidring in die Rohrwandung ein, wodurch eine formschlüssige und absolut gasdicht Verbindung entsteht. Dieses System ist für die sichere Übertragung von Drucksignalen ausgelegt und bleibt auch im Bereich Vakuum dauerhaft zuverlässig.
Gefertigt aus robustem Stahl-verzinkt, bietet diese Komponente eine hohe mechanische Belastbarkeit für den Einsatz in Hydraulik und Maschinenbau. Das Design ermöglicht eine direkte und dichte Verbindung des Manometers mit der Hochdruckleitung. Die hochwertige Oberflächenbeschichtung garantiert einen soliden Korrosionsschutz, was die Ausfallsicherheit und Revisionsfreundlichkeit für Industrie und Handwerk nachhaltig sicherstellt.
-
Anschlussfertig: Direkte und sichere Montage von Manometern in das Rohrsystem.
-
Normkonform: Gefertigt nach ISO-8434-1 für maximale Kompatibilität mit Manometernormen.
-
Gasdicht: Absolute Abdichtung für kritische Medien und anspruchsvolle Druckluft-Systeme.
-
Langlebig: Robuster Stahl-verzinkt garantiert eine hohe Standzeit bei intensiver Nutzung.

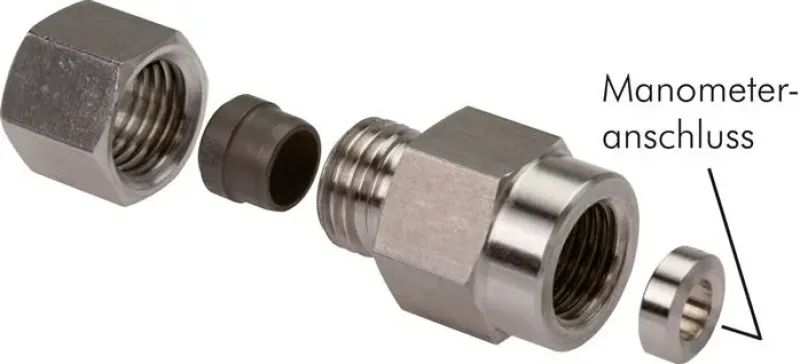

Anwendungstipp: Bei der Montage des Manometers ist ein geeigneter Dichtring (Kupfer oder Weichstoff) zwischen der Verschraubung und dem Messgerät erforderlich. Das Rohr muss vor dem Einschneiden des Rings rechtwinklig gekappt und sauber entgratet werden.
Sicherheits-Hinweis: Diese Manometerverschraubungen aus Stahl-verzinkt sind nicht für Ammoniak oder stark korrosive chemische Umgebungen geeignet; nutzen Sie hierfür unsere Edelstahl-Varianten.
Sichern Sie jetzt Ihre Messinstrumente präzise an – wählen Sie die passende Größe und bestellen Sie direkt beim Fachhändler!
Typ Stahl verzinkt
Werkstoffe:
Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR
Temperaturbereich:
-40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C)
Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.



Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
