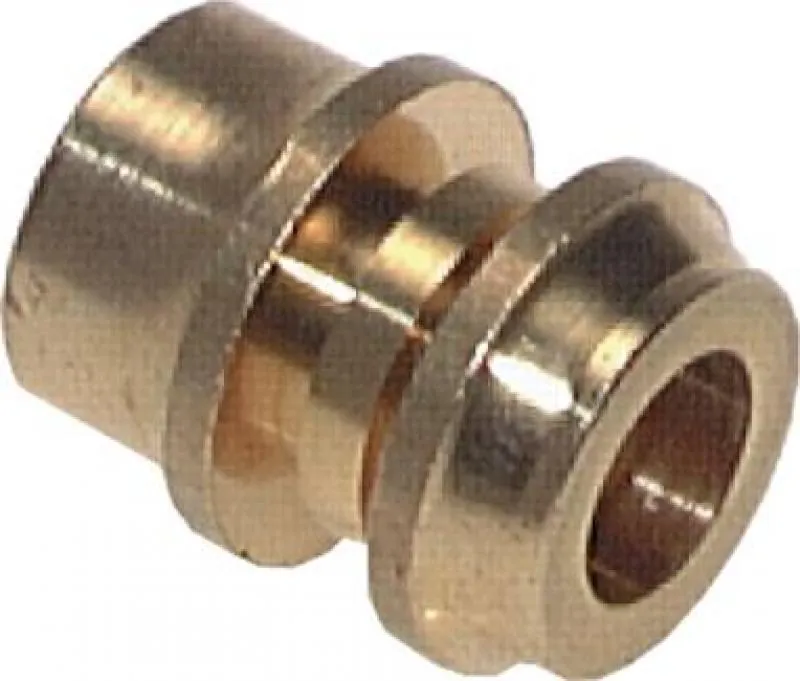

Reduziereinsätze für Messing-Verschraubungen – alle Größen für variierende Rohr-Ø

Flexible Reduzierungen für Messing-Klemmringverschraubungen in Industrie & Handwerk

Reduziereinsätze sind smarte und essenzielle Zubehörteile, die die Flexibilität Ihrer bestehenden Messing-Klemmringverschraubungen maximieren. Sie ermöglichen es, in einer Verschraubung mit größerem Nennmaß ein Rohr mit kleinerem Außendurchmesser sicher und dicht zu fixieren. Ob im Maschinenbau, in der Pneumatik oder in der Haustechnik – diese Einsätze sind die kosteneffiziente Lösung, wenn unterschiedliche Rohrdimensionen verbunden werden müssen, ohne die gesamte Armatur zu tauschen.

Gefertigt aus robusten, korrosionsbeständigen Materialien, garantieren diese Reduziereinsätze eine hohe Betriebssicherheit. Der entscheidende Vorteil liegt in der einfachen Handhabung: Der Einsatz wird einfach in die bestehende Überwurfmutter und das Gehäuse der Messingverschraubung eingelegt. Dies gewährleistet eine lösbare, dichte und materialsparende Verbindung nach dem bewährten Klemmringprinzip und spart Ihnen wertvolle Zeit bei der Installation.

Vorteile auf einen Blick (Bullet Points)

• Maximale Flexibilität: Ermöglicht die Anpassung des Innendurchmessers an kleinere Rohre in bestehenden Armaturen.

• Kosteneffiziente Lösung: Kein Austausch der kompletten Verschraubung bei Durchmesseränderungen notwendig.

• Hohe Dichtheit: Sorgt für eine zuverlässige und vibrationsfeste Abdichtung auch bei reduzierten Rohrgrößen.

• Einfache Handhabung: Schnelles Einlegen in die Standard-Messingverschraubung für sofortige Nutzung.

• Branchenübergreifend: Ideal für den Einsatz in Öl-, Luft- und Wasserleitungen im Handwerk und in industriellen Anlagen.

Anwendungstipp
Stellen Sie sicher, dass Sie den Reduziereinsatz korrekt positionieren: Der größere Außendurchmesser des Einsatzes muss exakt in die Aufnahme der Überwurfmutter und des Verschraubungskörpers passen. Verwenden Sie den für den reduzierten Rohrdurchmesser passenden Klemmring und Dichtkonus (falls benötigt). Prüfen Sie nach der Montage die Dichtigkeit des Systems, um einen sicheren Betrieb zu gewährleisten.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Messing

Anwendung:

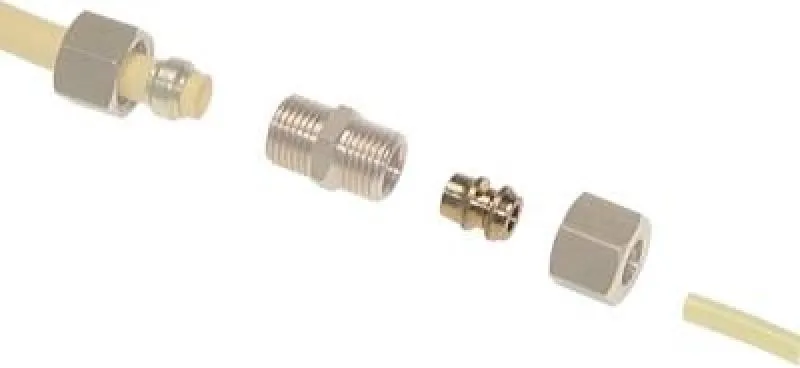

Mit dem Einsatz von Reduziereinsätzen können Sie Verschraubungen mit verschiedenen Schlauchdurchmessern verwenden, z.B. eine gerade Verschraubung mit 10 mm Ø Typ KG 10 MS können Sie einerseits mit 10 mm-Schlauch verschrauben. Andererseits können Sie beim Einsatz eines Reduziereinsatzes Typ KRED 106 MS einen 6 mm- Schlauch montieren. Somit haben Sie eine Reduzierung von 10 auf 6 mm erreicht. Die Reduziereinsätze sind für alle Messing-Klemmringverschraubungen verwendbar.
