Flexible 90°-Positionierung für Pneumatik, Hydraulik, Druckluft, Industriebedarf & Heizung-Sanitär – Messing vernickelt – bis 64 bar – 360° ausrichtbar

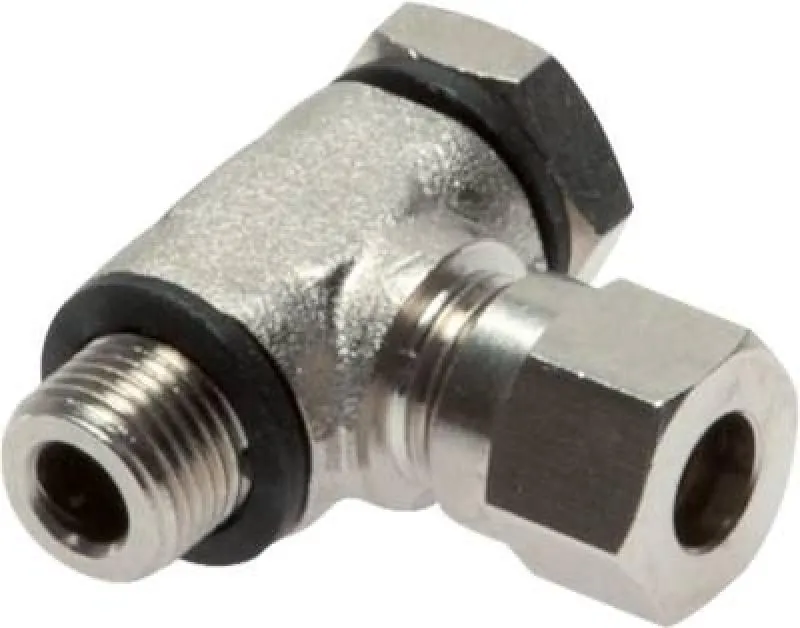

Die Winkel-Schneidringschwenkverschraubung mit AG (Außengewinde) nach ISO-8434-1 (DIN 2353) aus Messing-vernickelt ist die Problemlösung für komplexe Rohrführungen auf engstem Raum. Im Gegensatz zu starren Winkelverschraubungen lässt sich die Schwenkverschraubung vor dem endgültigen Festziehen um 360° stufenlos ausrichten. Dies ermöglicht eine präzise Ausrichtung des Rohrabgangs zum Aggregat, ohne die Dichtheit des Systems zu gefährden. Das bewährte Schneidringprinzip sorgt am Rohranschluss für eine absolut gasdichte und flüssigkeitsdichte Verbindung.
Diese Bauteile sind für den professionellen Einsatz in der Pneumatik, im Maschinenbau und in der Ölhydraulik optimiert und halten Drücken von bis zu 64-bar stand. Die hochwertige Vernickelung garantiert einen exzellenten Korrosionsschutz gegenüber Wasser, Mineralölen und Druckluft, was sie für den harten Einsatz im Industriebedarf und in der Heizung-&-Sanitär-Technik prädestiniert. Durch die kompakte Bauform (Hohlschrauben-Prinzip) sparen Sie wertvollen Bauraum bei der Installation von Steuerungsblöcken und Zylindern.
Maximale Flexibilität: Stufenlose 360°-Ausrichtung des Rohrabgangs vor der endgültigen Fixierung.
Platzsparend: Extrem kompakte Bauweise durch Hohlschrauben-Konstruktion für engste Bauräume.
Korrosionsschutz: Hochwertige Vernickelung für dauerhaften Schutz in der Druckluft-Technik und im Außenbereich.
Leckagesicherheit: Absolut gasdicht und vakuumtauglich durch präzise gefertigte Dichtkanten und Schneidringtechnik.
Anwendungstipp: Achten Sie bei der Montage der Hohlschraube auf die mitgelieferten Dichtringe (meist Kupfer oder Kunststoff). Diese müssen plan aufliegen, um die Gasdichtheit am Einschraubgewinde (AG) zu gewährleisten. Ziehen Sie die Hohlschraube erst fest, wenn die gewünschte Position des Schwenkstücks erreicht ist.
Inkompatibilität: Nicht für kontinuierliche Drehbewegungen unter Druck geeignet; hierfür müssen Drehverschraubungen verwendet werden. Nicht resistent gegen Ammoniak oder starke Säuren.
Diese hochflexible Schwenklösung für Profis in der Fluidtechnik jetzt hier direkt online bestellen.
Werkstoffe:
Körper: Messing vernickelt, Schneidring: Messing
Temperaturbereich:
-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)
Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)
Hinweis:
Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
