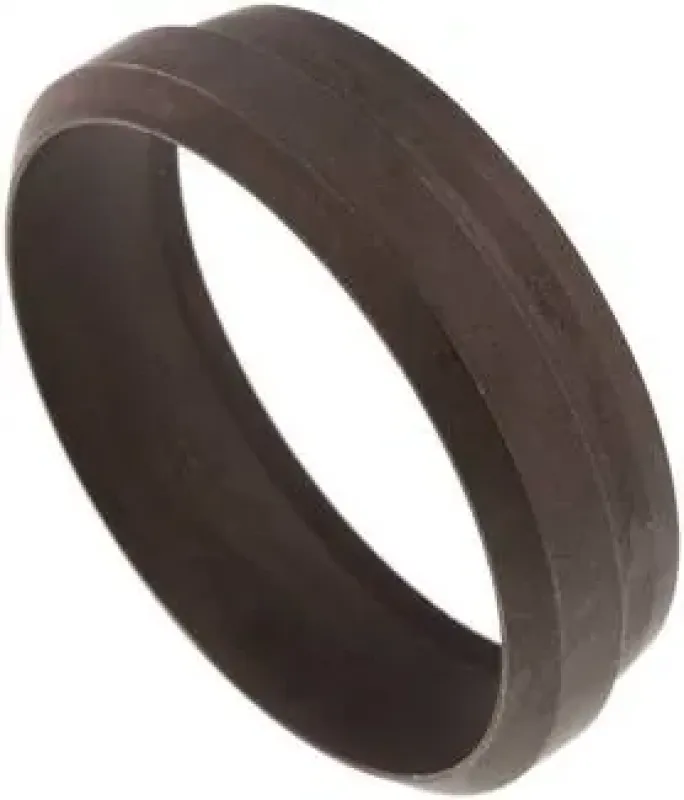

Schneidringe DIN 3861 Edelstahl 1.4571 alle Größen

Hochdruck-Dichtelement für Schneidringverschraubungen in Hydraulik, Prozesstechnik & Industriebedarf – Edelstahl V4A

Der Schneidring nach DIN 3861 (auch als Klemmring oder Einschneidring bezeichnet) ist das zentrale Dicht- und Haltesegment in allen konventionellen Schneidringverschraubungen nach DIN-2353 / ISO 8434-1. Seine präzise Geometrie ist darauf ausgelegt, beim Anzug der Überwurfmutter definiert in die Rohraußenwand einzuschneiden. Dieser kontrollierte Schnitt erzeugt eine hochfeste, formschlüssige und absolut gasdichte sowie flüssigkeitsdichte Verbindung, die für höchste Drücke in der Fluidtechnik ausgelegt ist.

Gefertigt aus dem Werkstoff Edelstahl-1.4571 (auch als V4A oder AISI 316Ti bekannt), bietet dieser Schneidring herausragende Beständigkeit gegen Korrosion und aggressive Medien im chemischen-Apparate-&-Anlagenbau und in der Offshore-Technik. Durch die Stabilisierung mit Titan ist der Ring resistent gegen interkristalline Korrosion. Er ist für Druckstufen bis zu 630-bar in der schweren Baureihe (S) geeignet, was eine maximale Ausfallsicherheit im anspruchsvollen Industriebedarf garantiert.

• Zentrale Dichtfunktion: Essentielles Element für die sichere, hochdruckfeste Rohrverbindung nach Industriestandard.

• Werkstoffgüte: Unempfindlich gegenüber einer Vielzahl aggressiver Fluide dank Edelstahl-1.4571 (V4A).

• Normkonformität: Gefertigt nach DIN 3861 für perfekte Kompatibilität mit DIN-2353 Stutzen.

• Druckstabilität: Ausgelegt für extreme Belastungen in Hydraulik- und Pneumatik-Systemen bis 630-bar.

Anwendungstipp: Für eine einwandfreie Funktion ist die exakte Vormontage entscheidend. Verwenden Sie den Schneidring nur einmalig; bei jedem Lösen und Wiederverbinden der Verschraubung muss ein neuer Schneidring und eine neue Überwurfmutter verwendet werden, um die Dichtheit zu gewährleisten.

Sicherheitshinweis: Nur für nahtlose Präzisionsstahlrohre mit den passenden Außendurchmessern verwenden. Nicht mit NC-Klemmringen verwechseln, die ein anderes Funktionsprinzip nutzen.

Diesen robusten Schneidring für Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
